BMW F15 X5 엔진소음으로 엔진탈거 후 타이밍체인 교환 작업



오늘 포스팅은

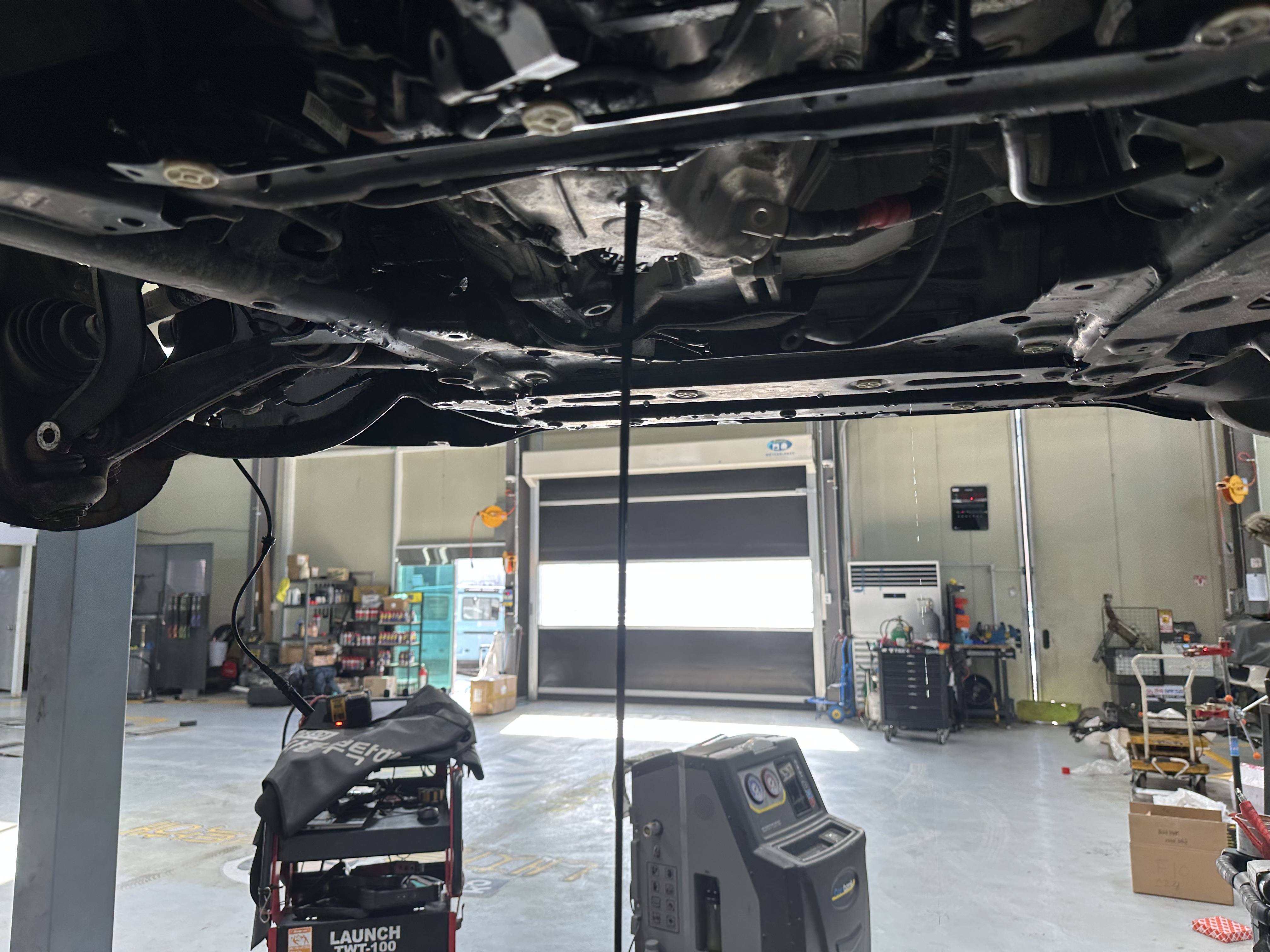

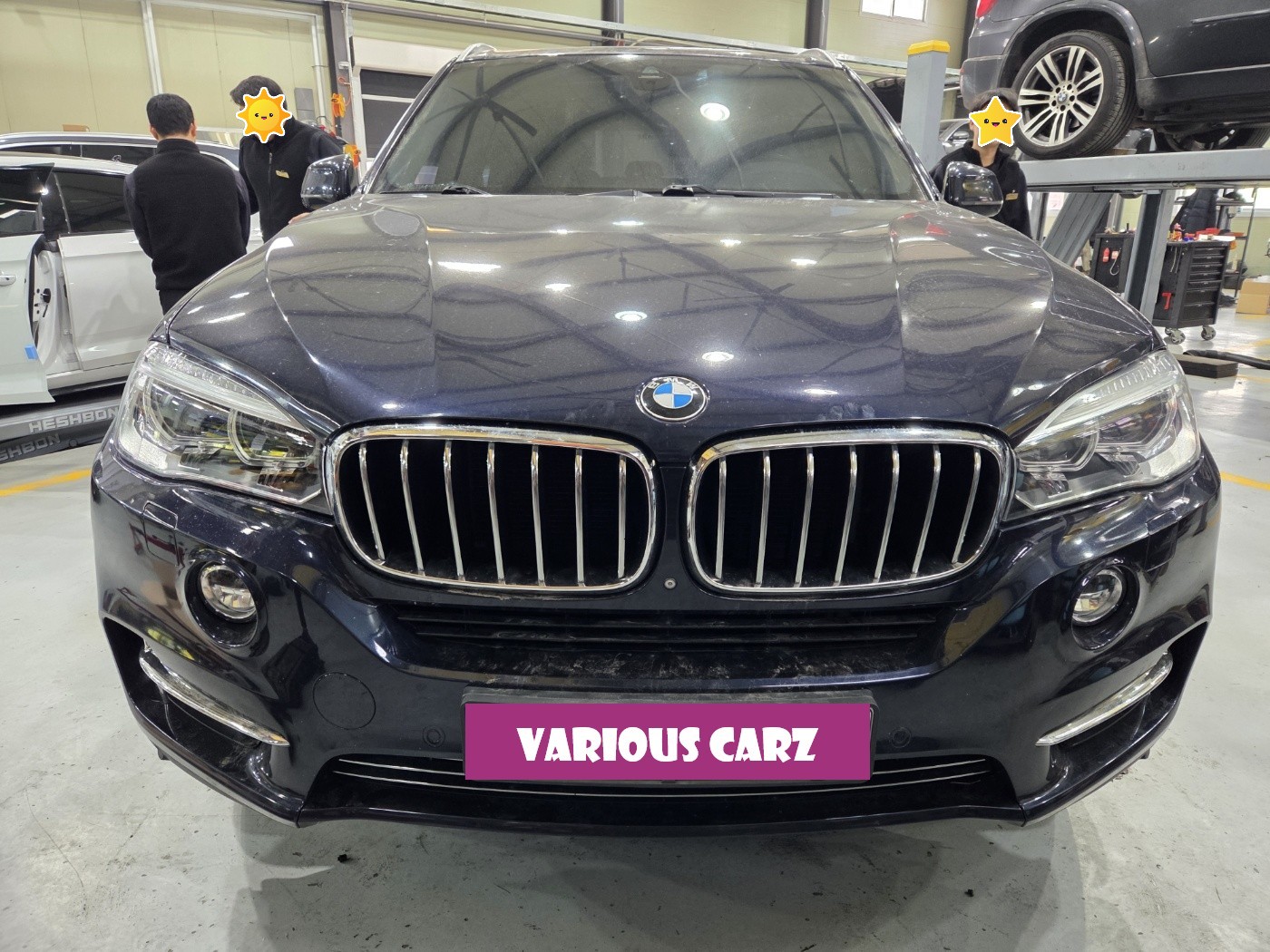

BMW F15 X5 차량이며

엔진소음으로 멀리 강릉에서 차량을

보내주셨다



예사롭지 않은 엔진 소음..

체인이 안끊어진게 다행이랄까?

차량의 전반적인 누유 및 누수

그리고 소모품도

교체할게 상당히 많아보인다

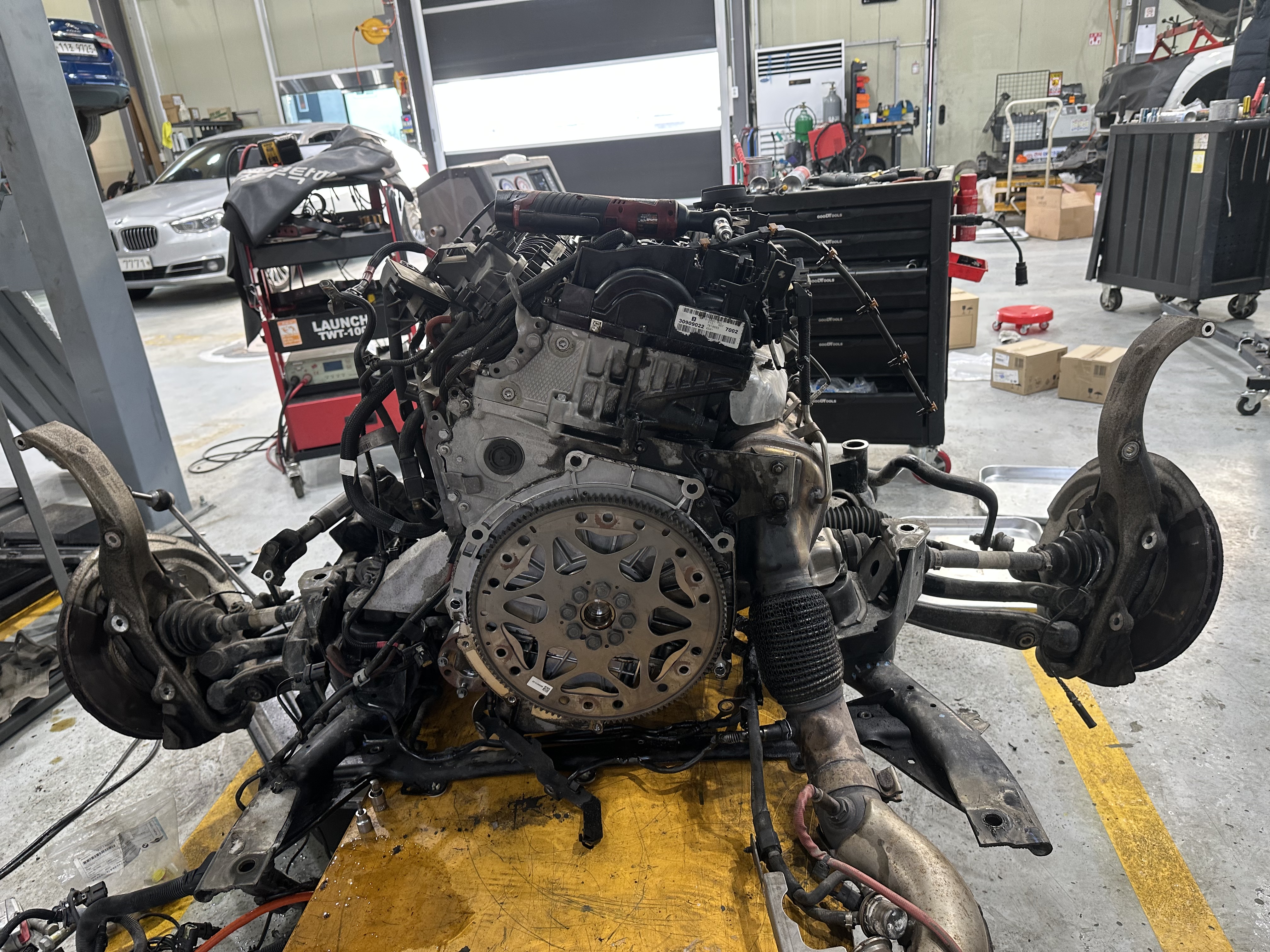

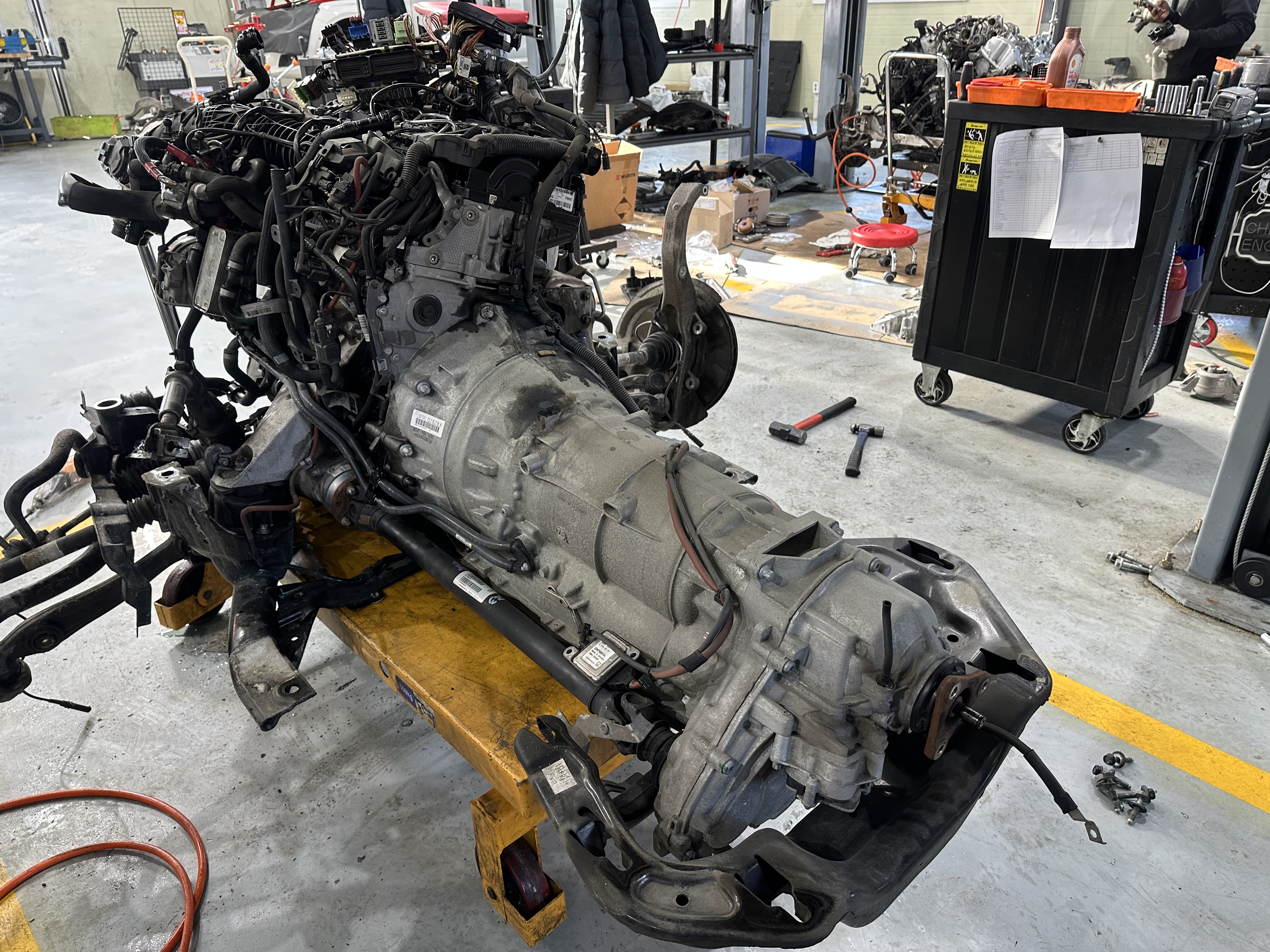

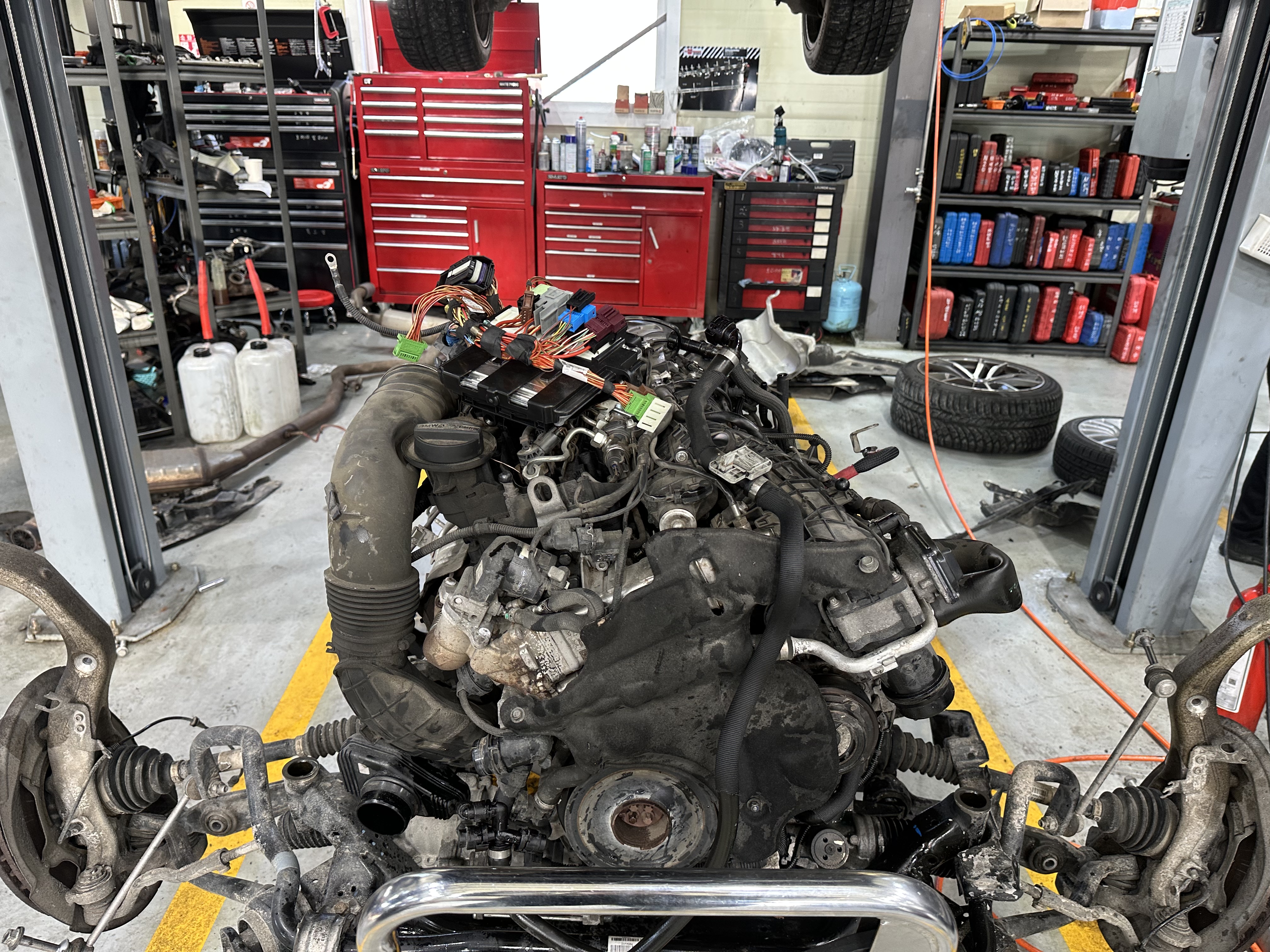

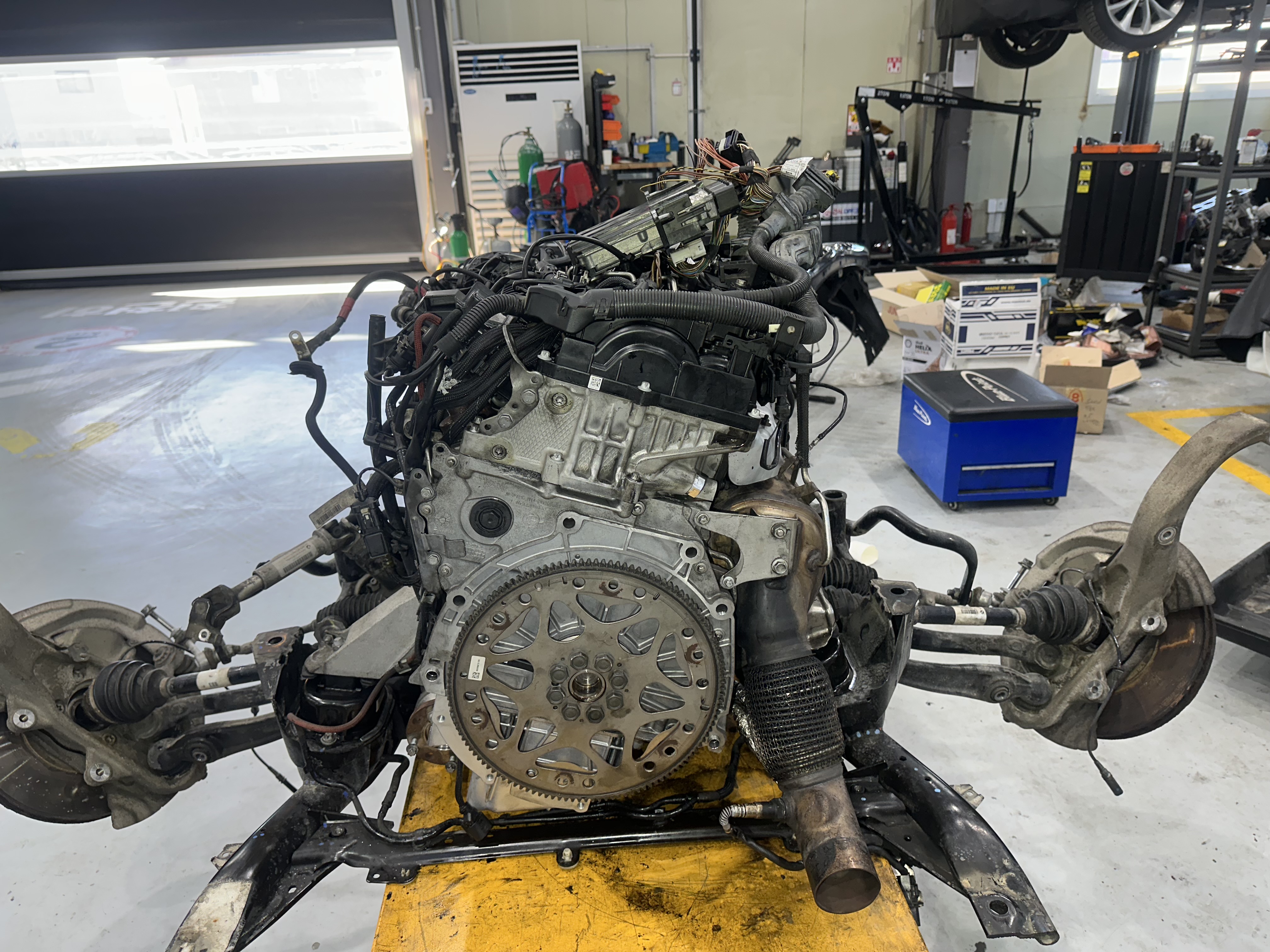

엔진을 내려서

타이밍 체인 및 소모품 작업을

진행하기로 하고

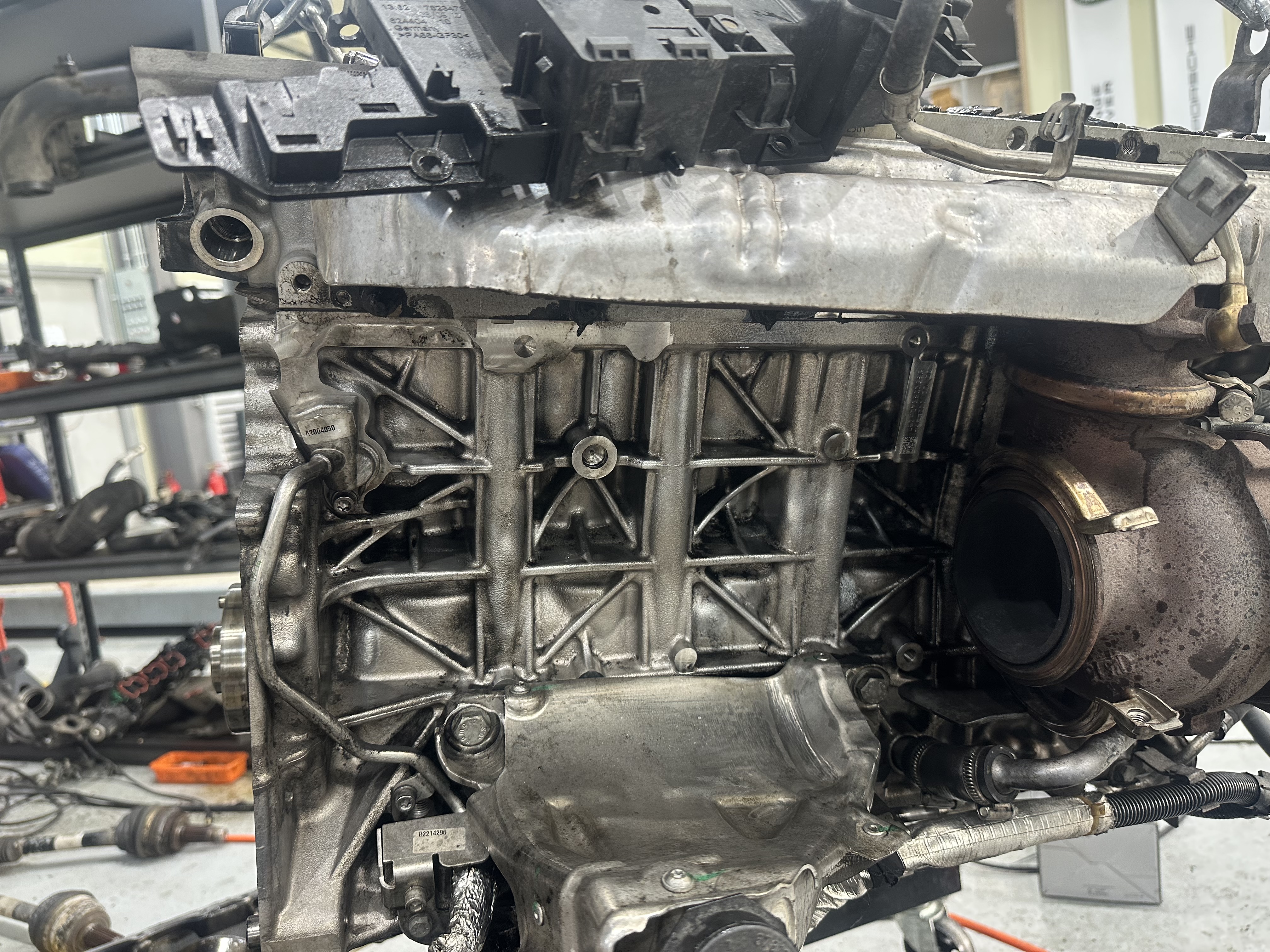

엔진을 탈거해준다

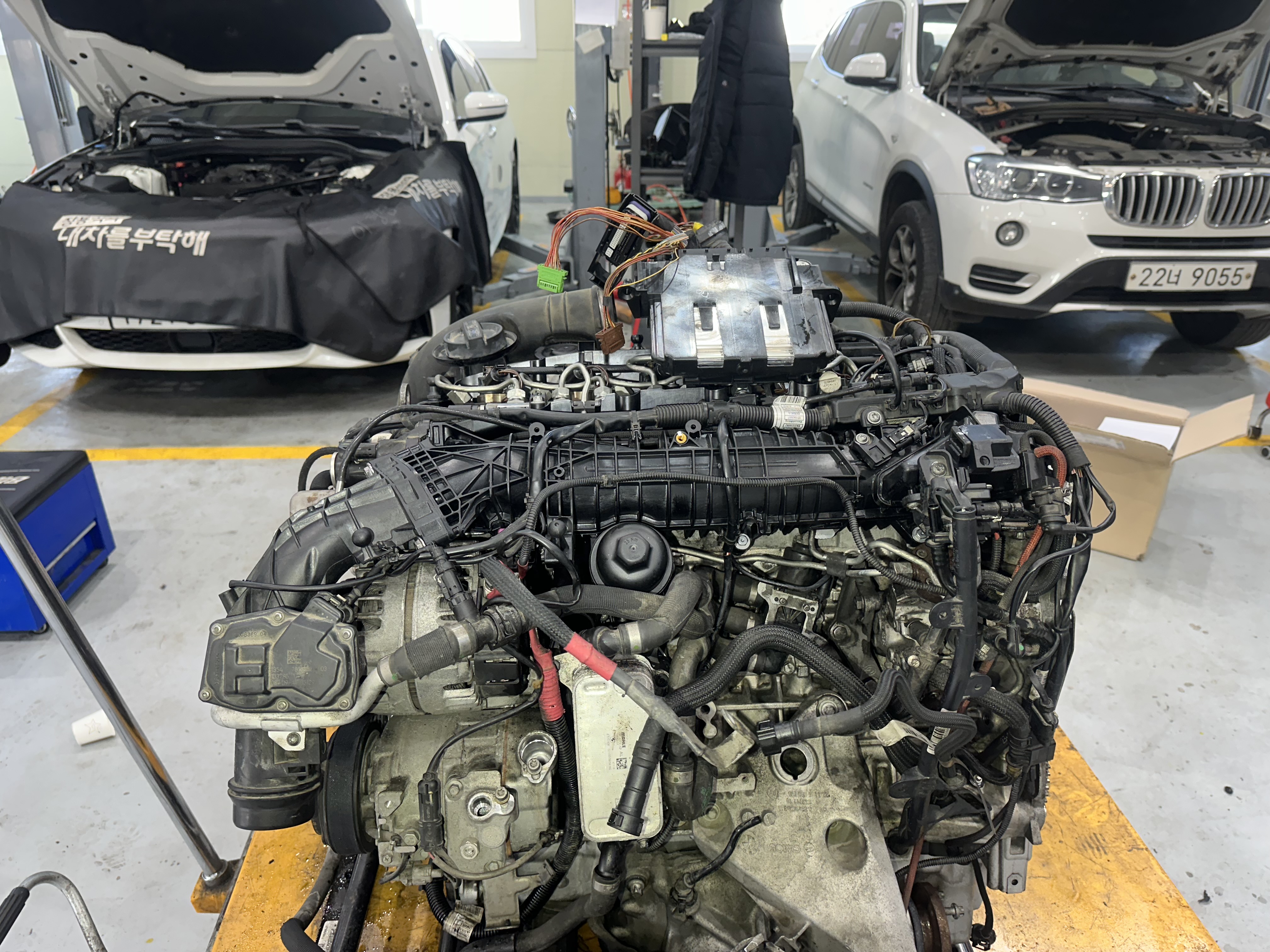

헤드커버쪽부터 누유가 상당하다

교체할 부품들 체크해주고

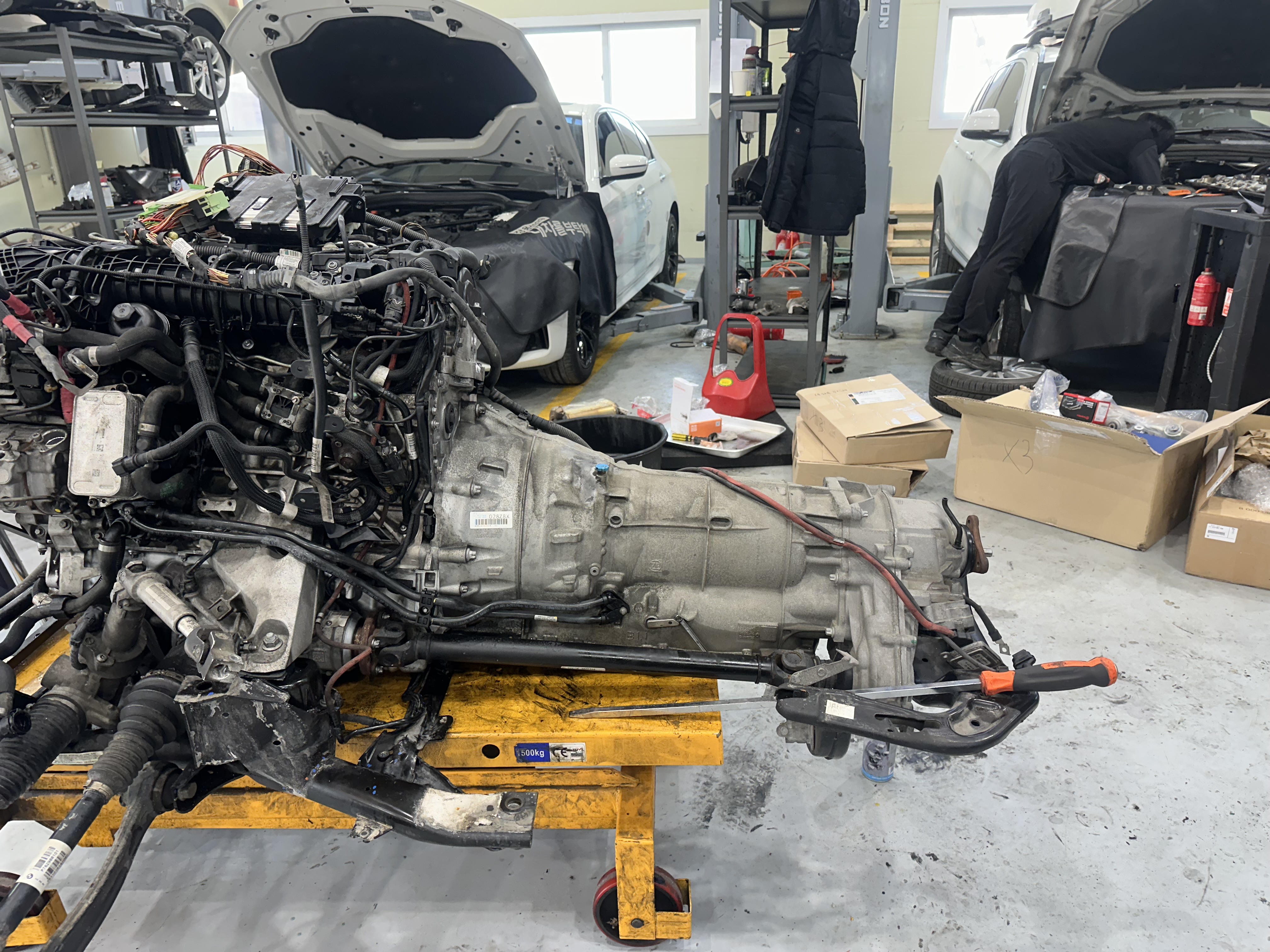

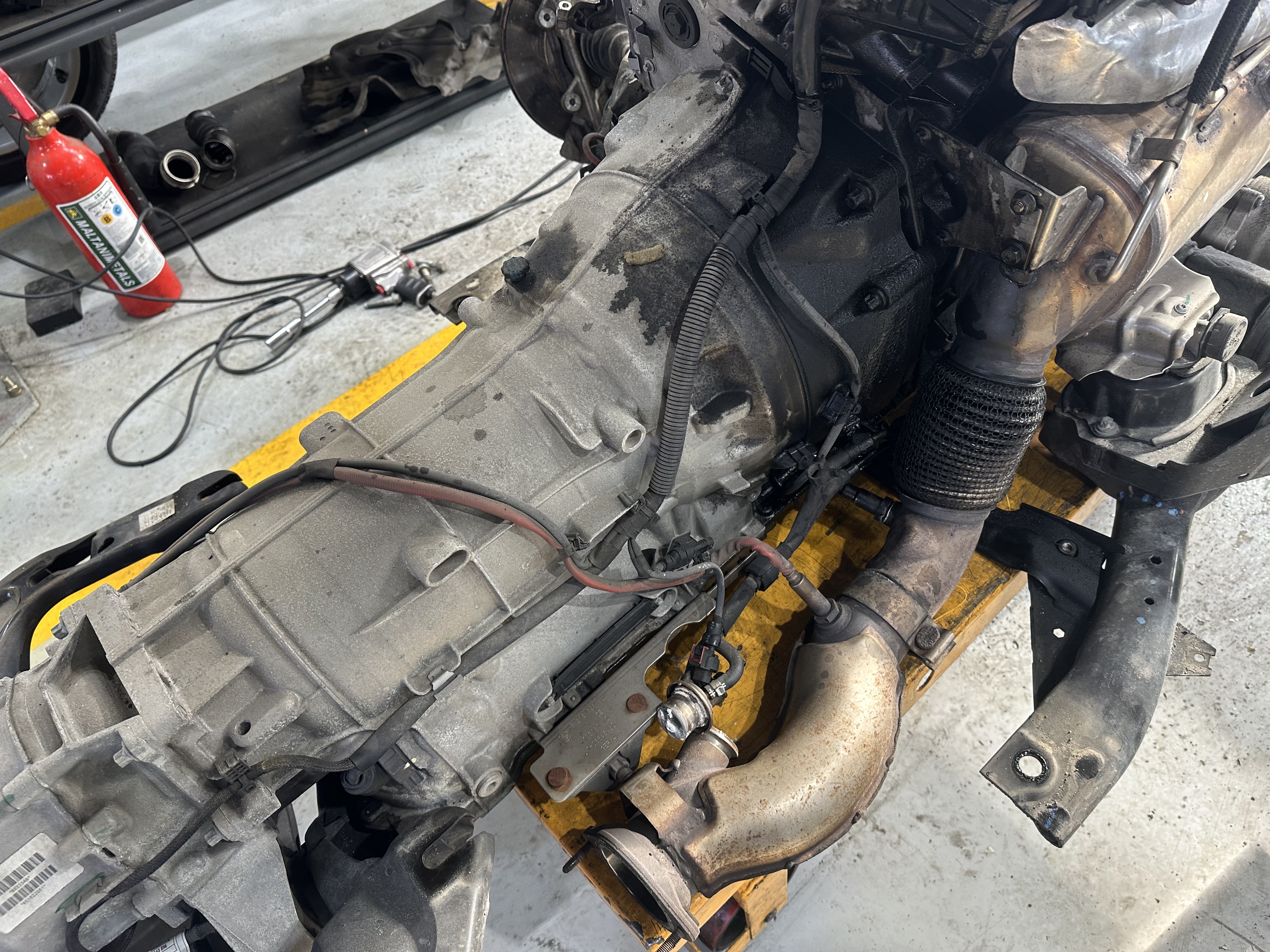

미션은 잠시

강제이별을 시켜준다



전륜 디프와 오일팬

체인커버와 캠캐리어까지

모두 탈거



이차량도 오일관리가

잘 안된 듯 하다..ㅠㅠ

오일관리의 중요성



엔진오일은 안바꾸면?

엔진을 바꿔야한다..!!



체인 교체 전

먼저

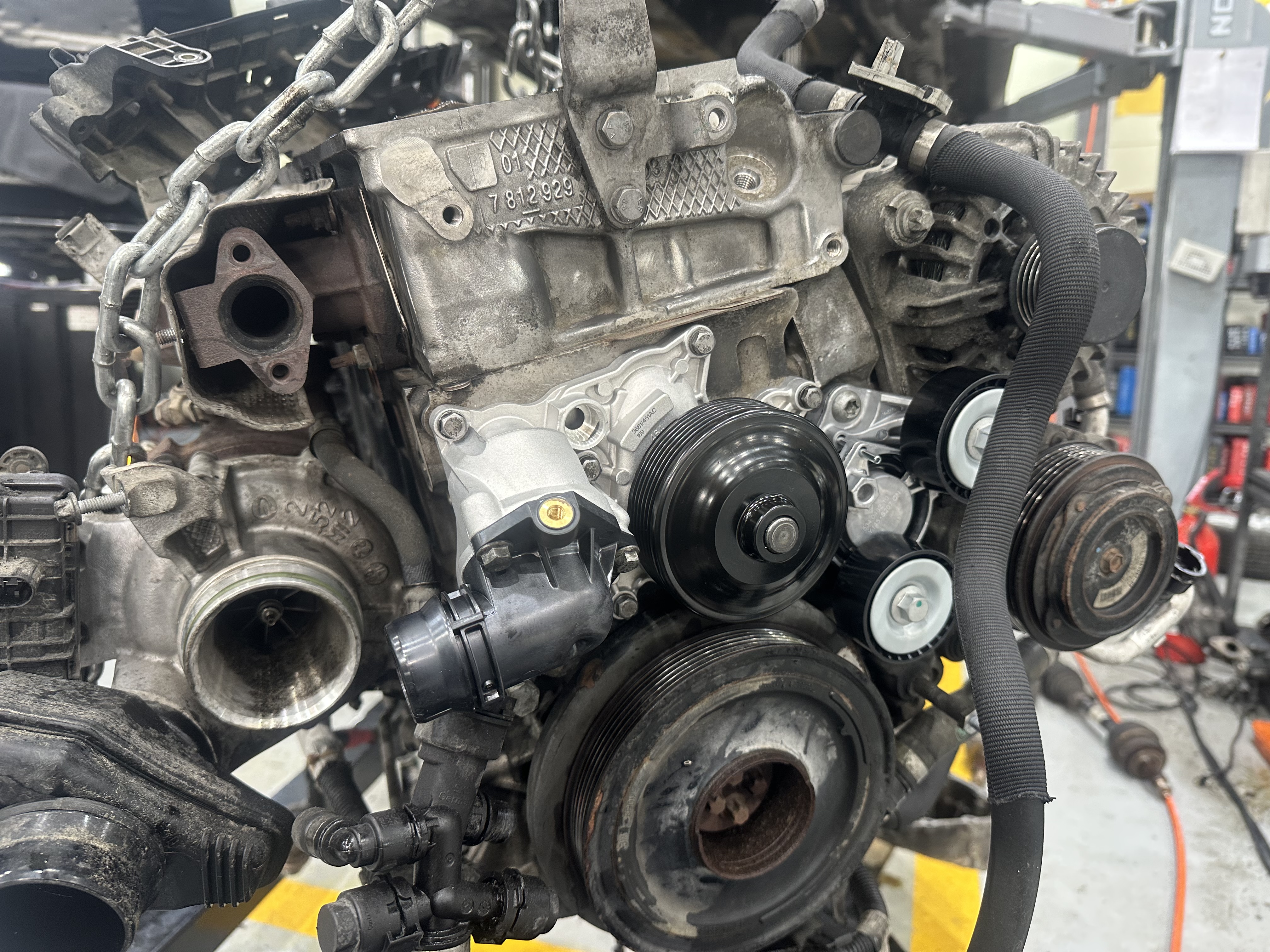

앞쪽 소모품부터 교체를 진행해준다



다행히 댐퍼풀리는 크랙이 없어서

재사용해도 될 듯 하고

그 외

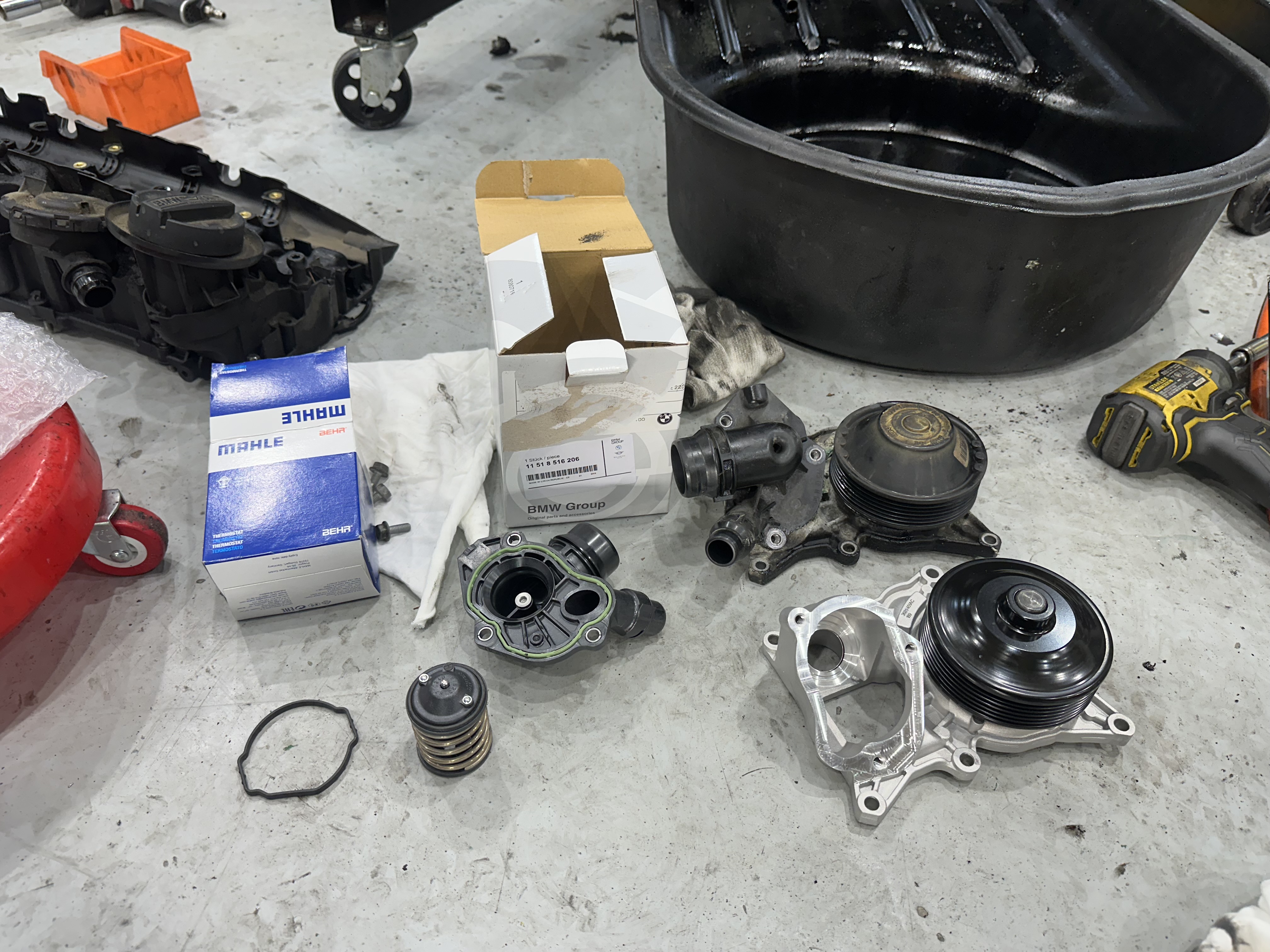

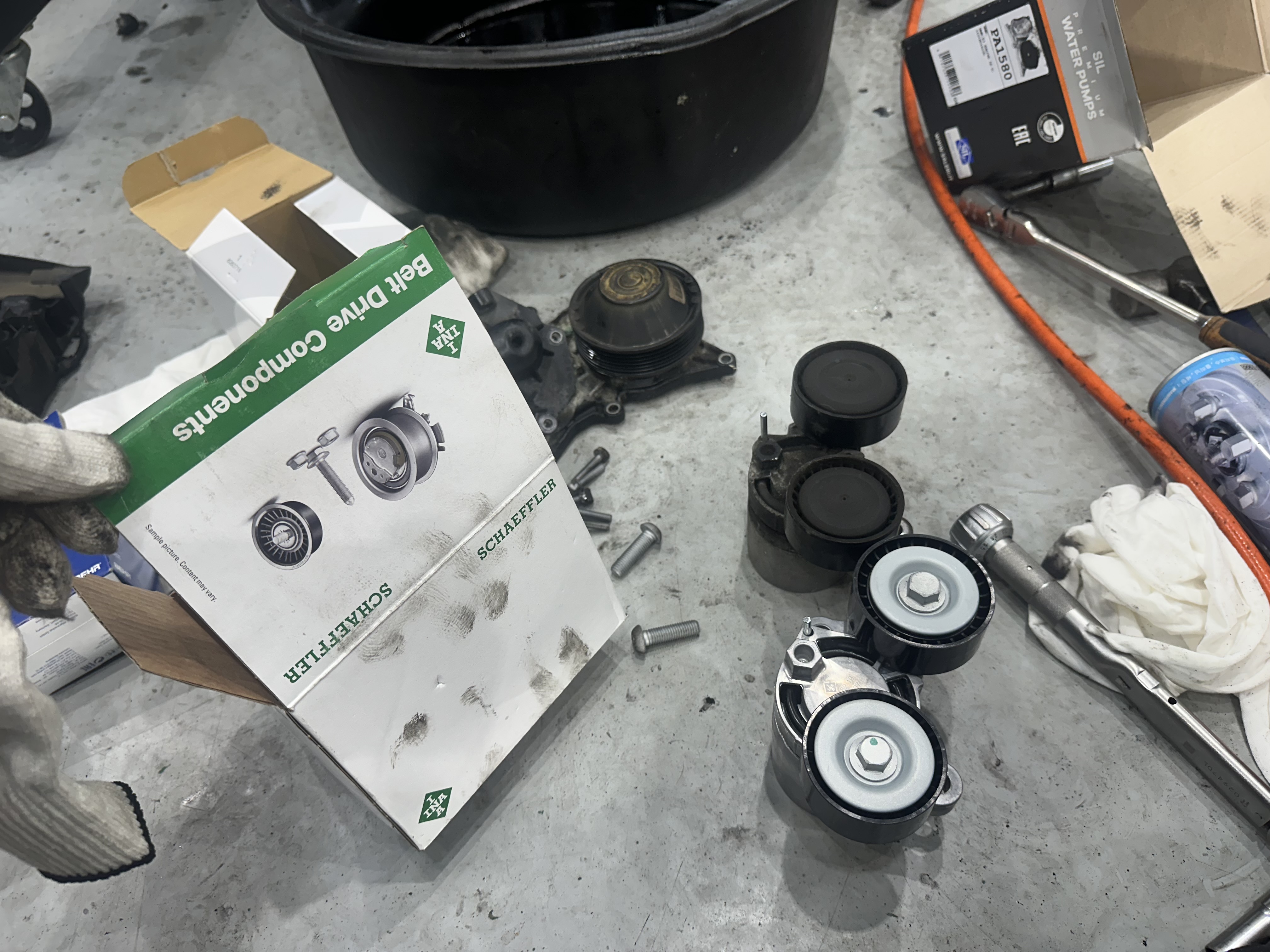

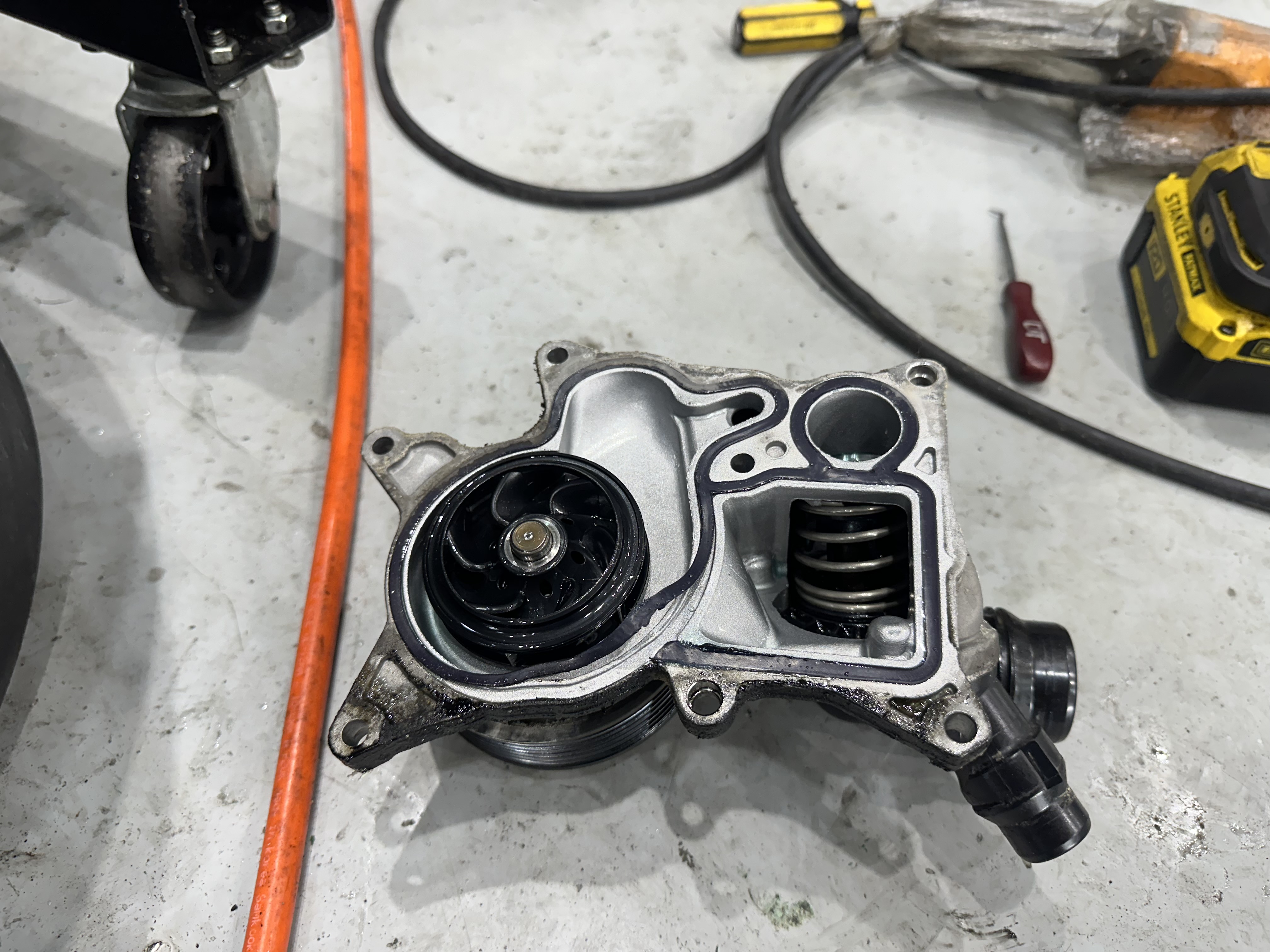

워터펌프와 서모스탯

텐셔너는 교체를 해준다



누유가 많이 되고 있던

오일필터하우징과

냉각수상부플랜지도

교체를 위해

탈거를 해준다

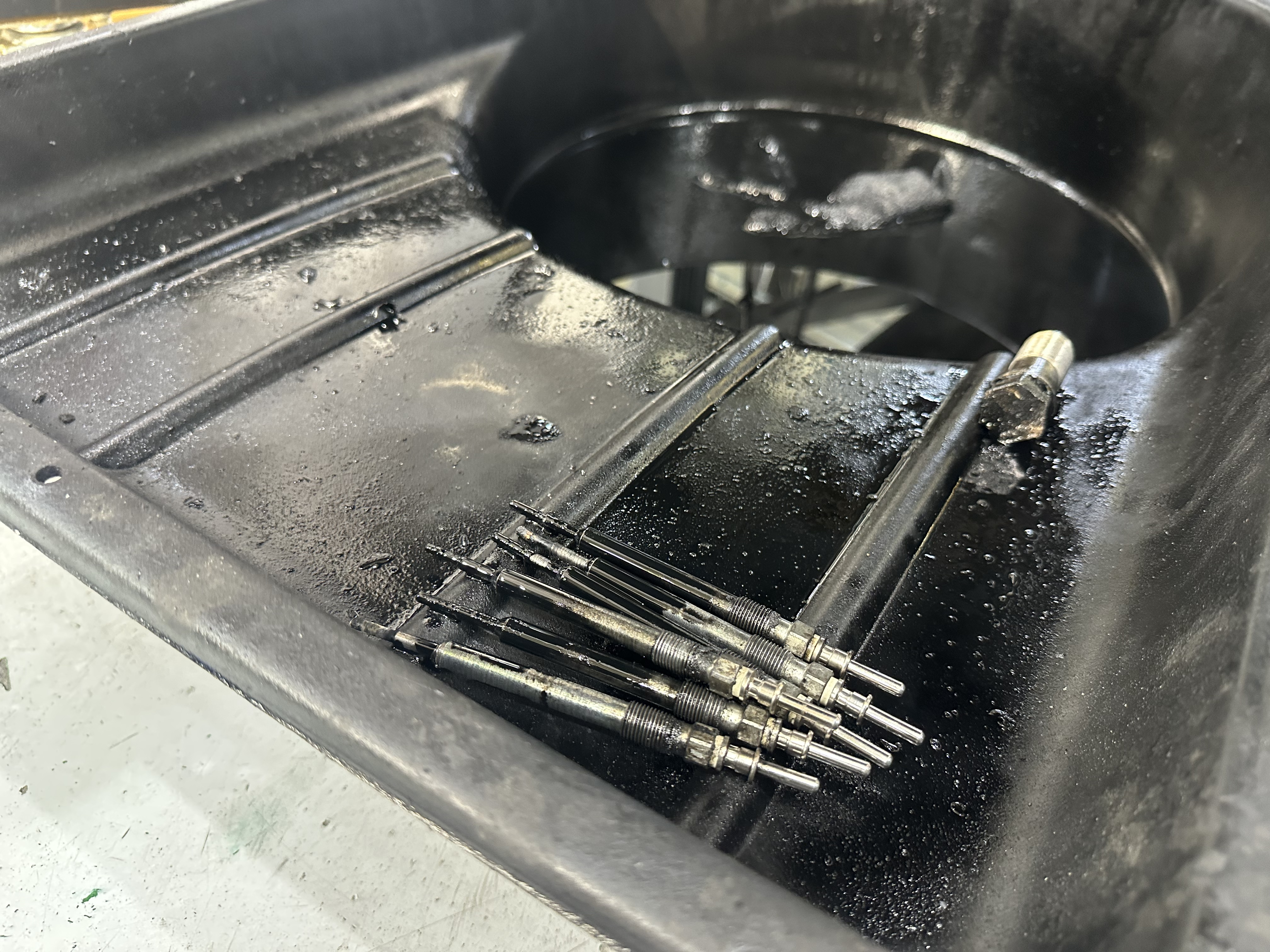

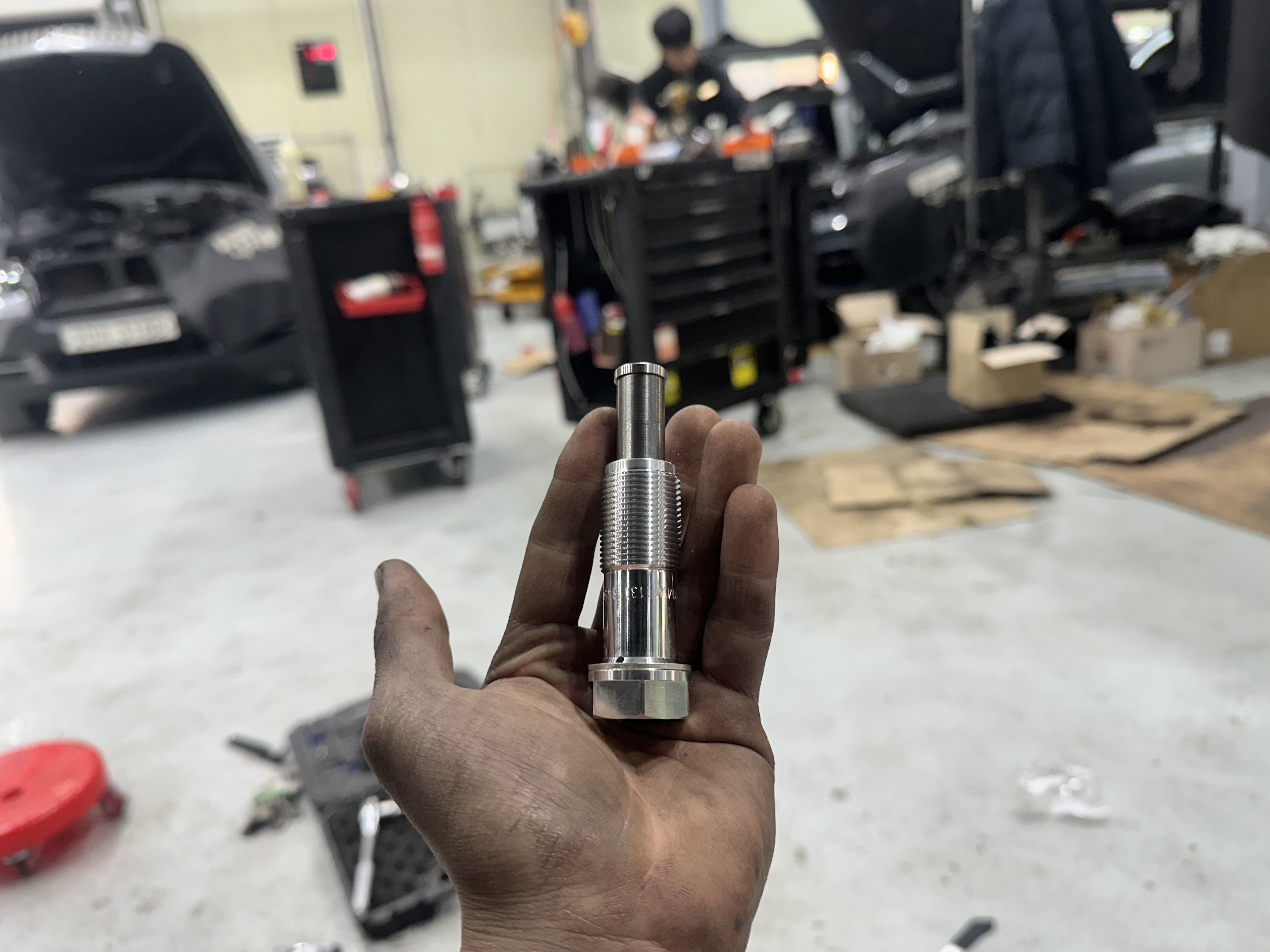

예열플러그

엔진작업할때 필히 교체해주는 부품 중 하나

상기차량의 경우

예열플러그에 관한

고장코드도 존재하였기 때문에

교체 진행

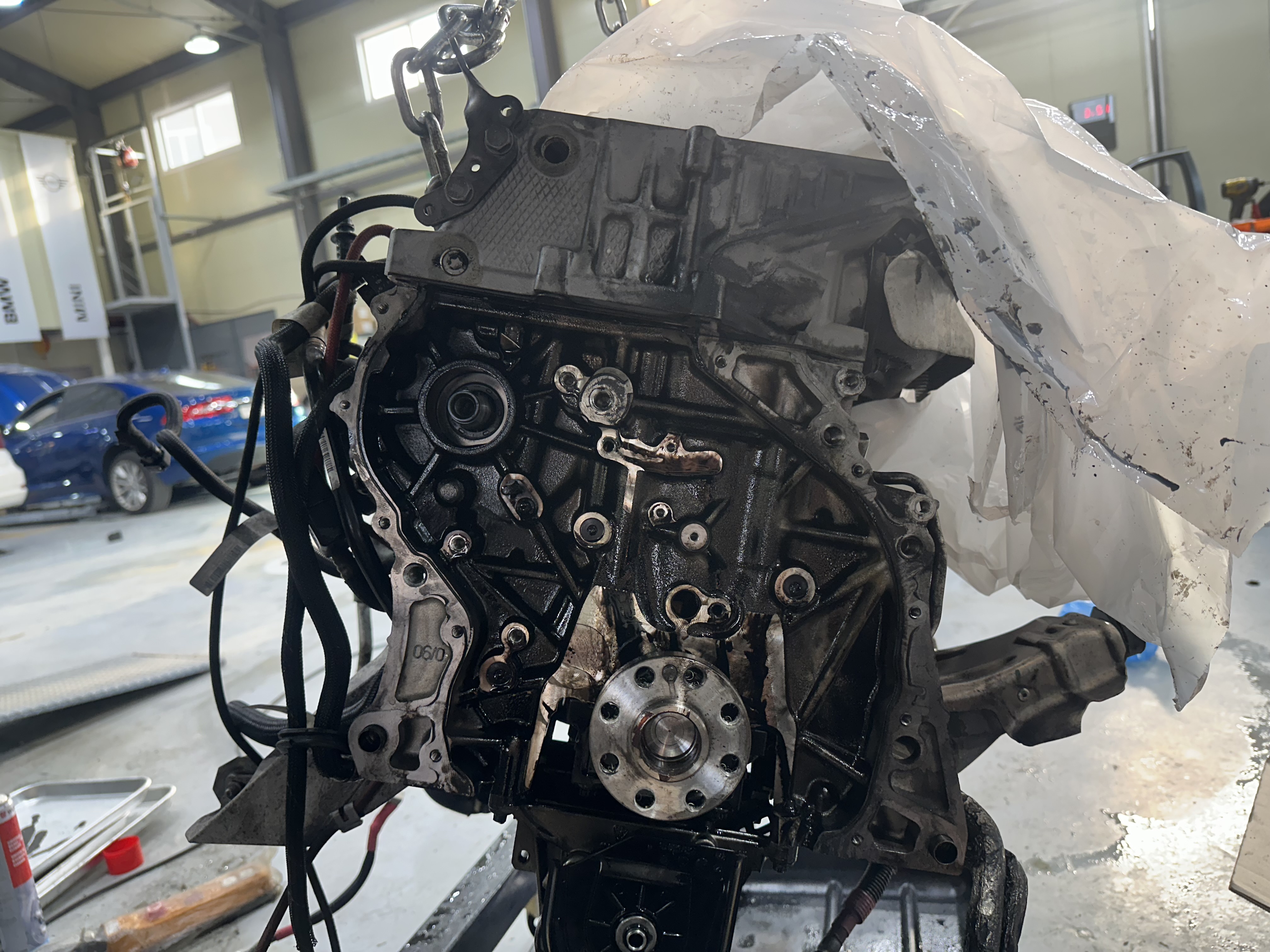

다시 뒤쪽으로 와서

오일펌프체인까지

모두 탈거를 해주고



세척의 시간은 갖는다

세척이 작업의 절반?

그이상이라 보면 된다

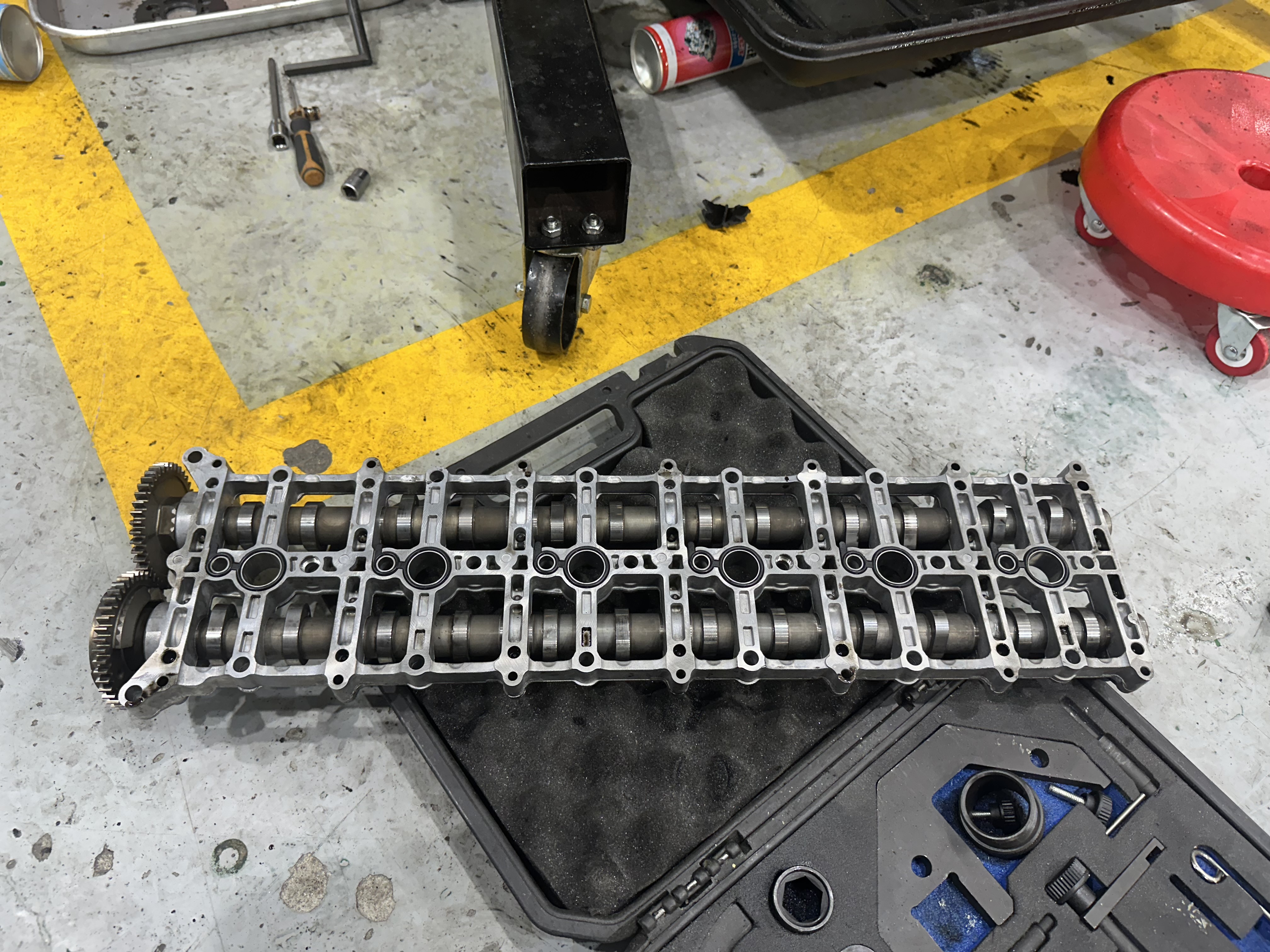

어제 올린 E70과 동일하게

캠캐리어 오링은

신품으로 교체를 해주고 조립



그 다음

이번 작업의 메인이라 볼 수 있는

체인구성부품들을

교체할 시간

체인은 총 3개

상부체인 하부체인 오일펌프체인이 되겠다



보통 오일관리 안되서

체인소음이 나는 차량들은

캠스프로켓이나

고압펌프 스프로켓이

뾰족하게 닳아있는 편인지라

상태를 보고

신품으로 교체를 해줘야 한다

상기차량의 경우도

캠스프로켓은 신품으로

교체를 해드렸다

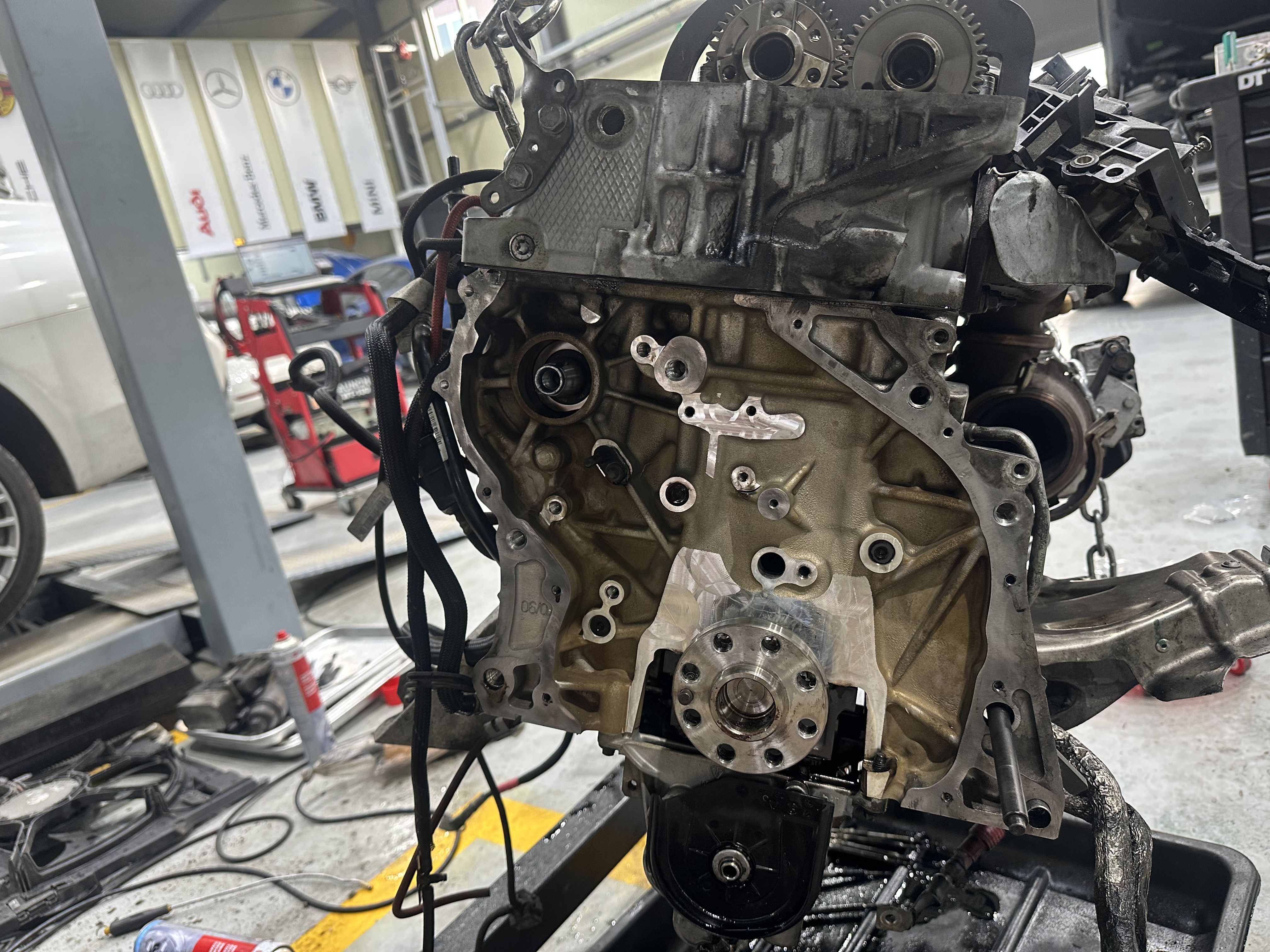

타이밍 체인 작업 후

체인커버와 오일팬은

실링 후 조립을 해준다

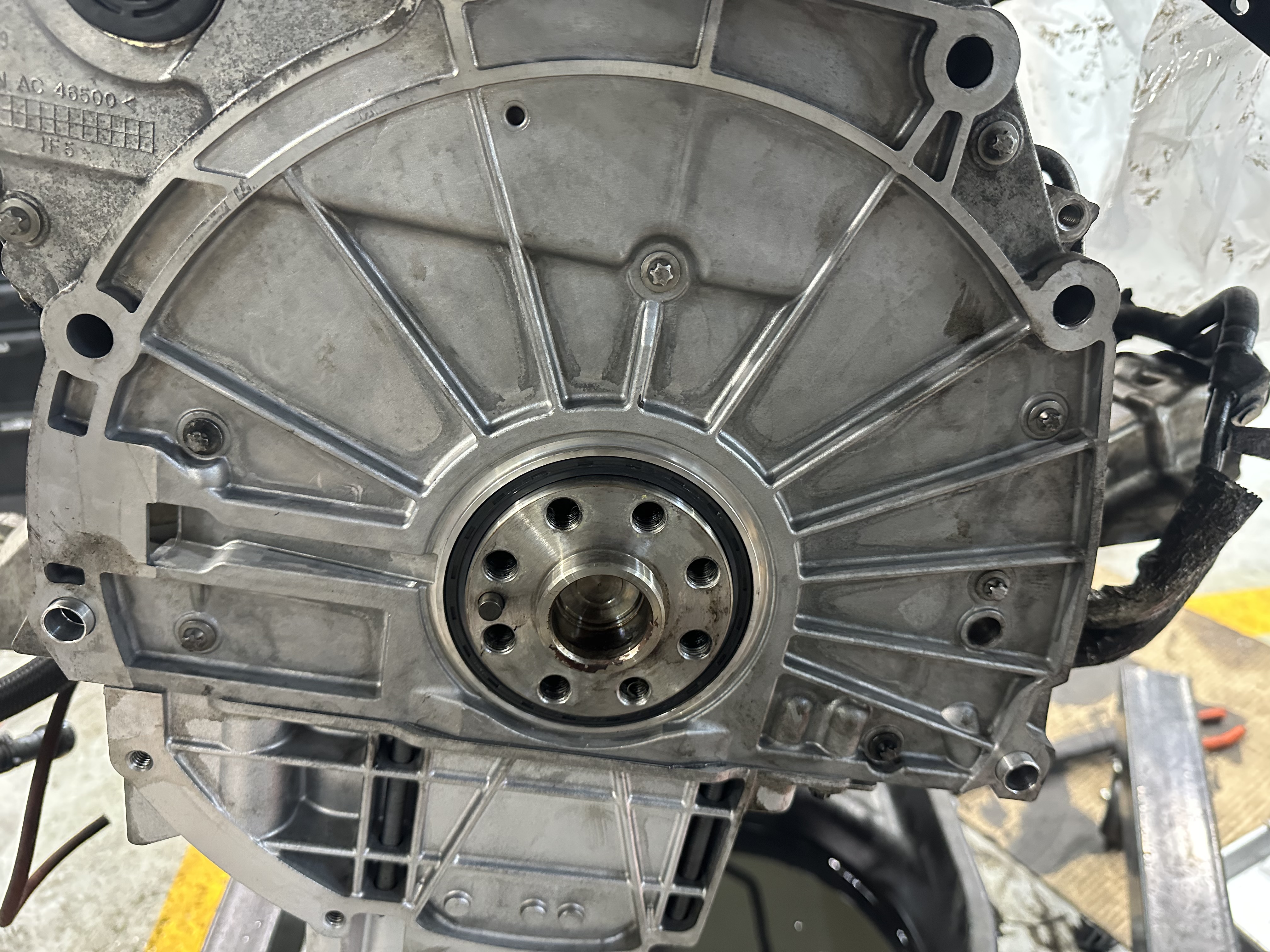

후 크랭크리테이너도

당연히 교체해줘야 하는 대상



자 이제

또 다시 세척의 시간이다..ㅎㅎ



EGR쿨러도 분해해서

클리닝을 해준다

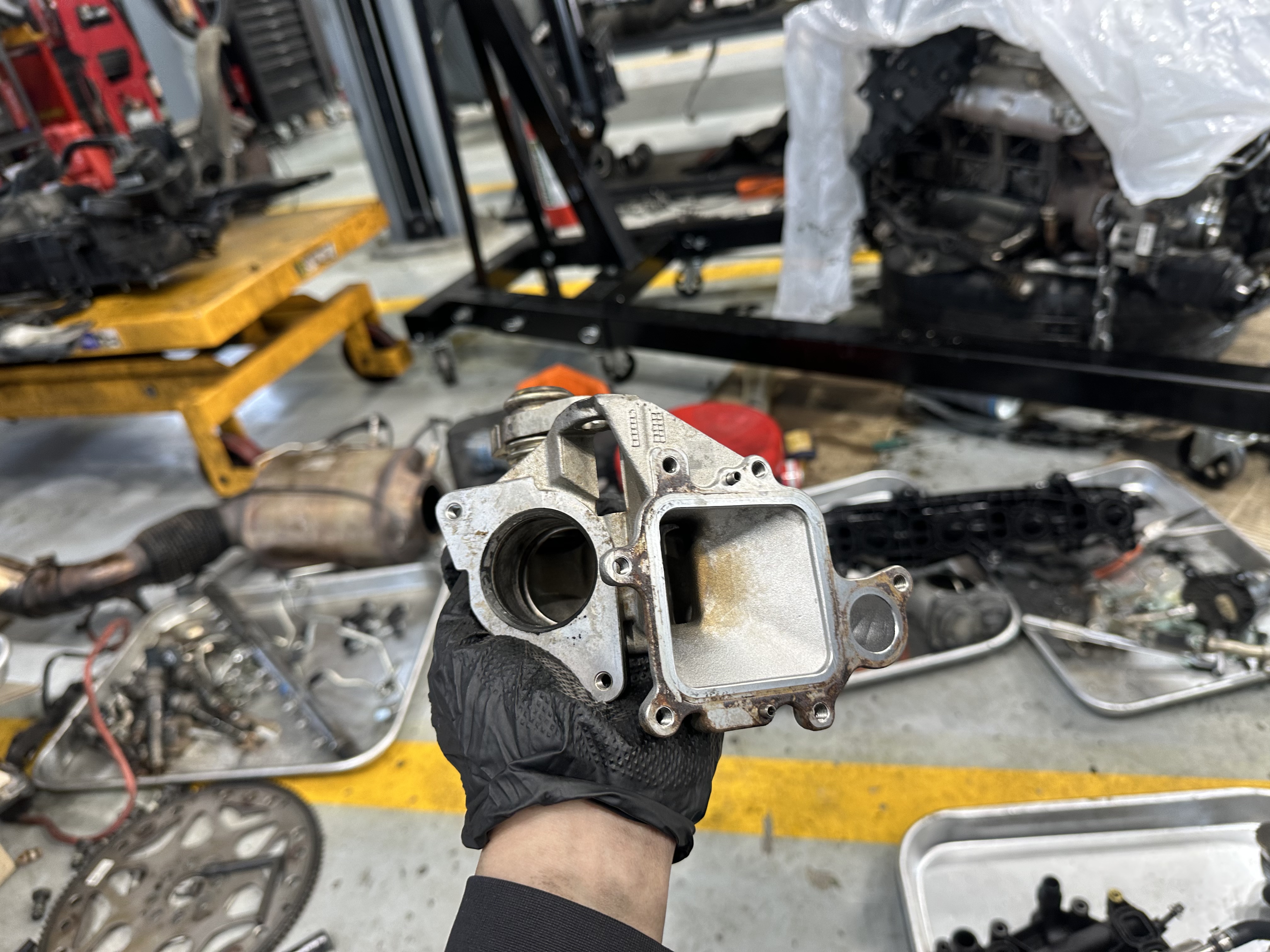

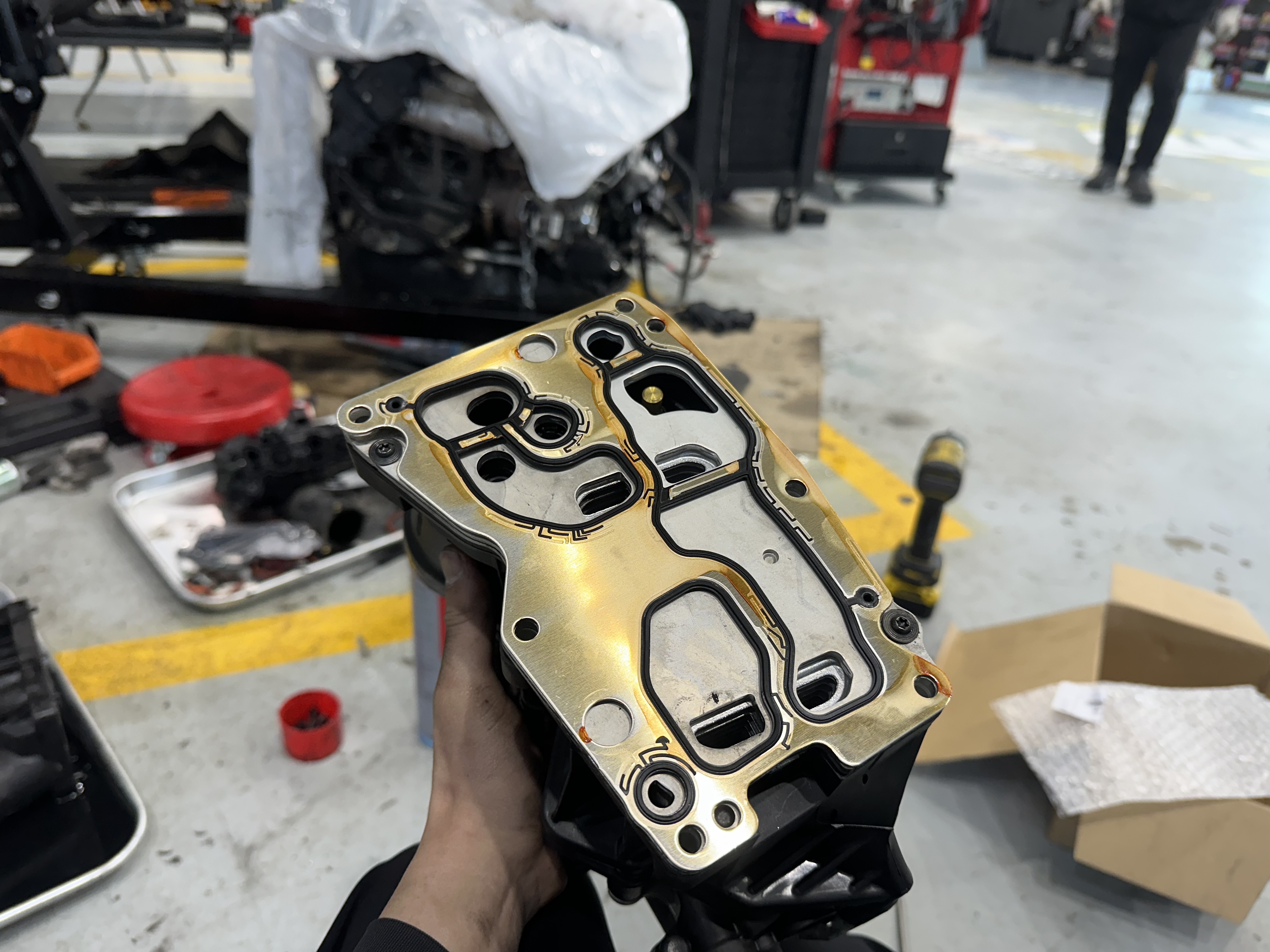

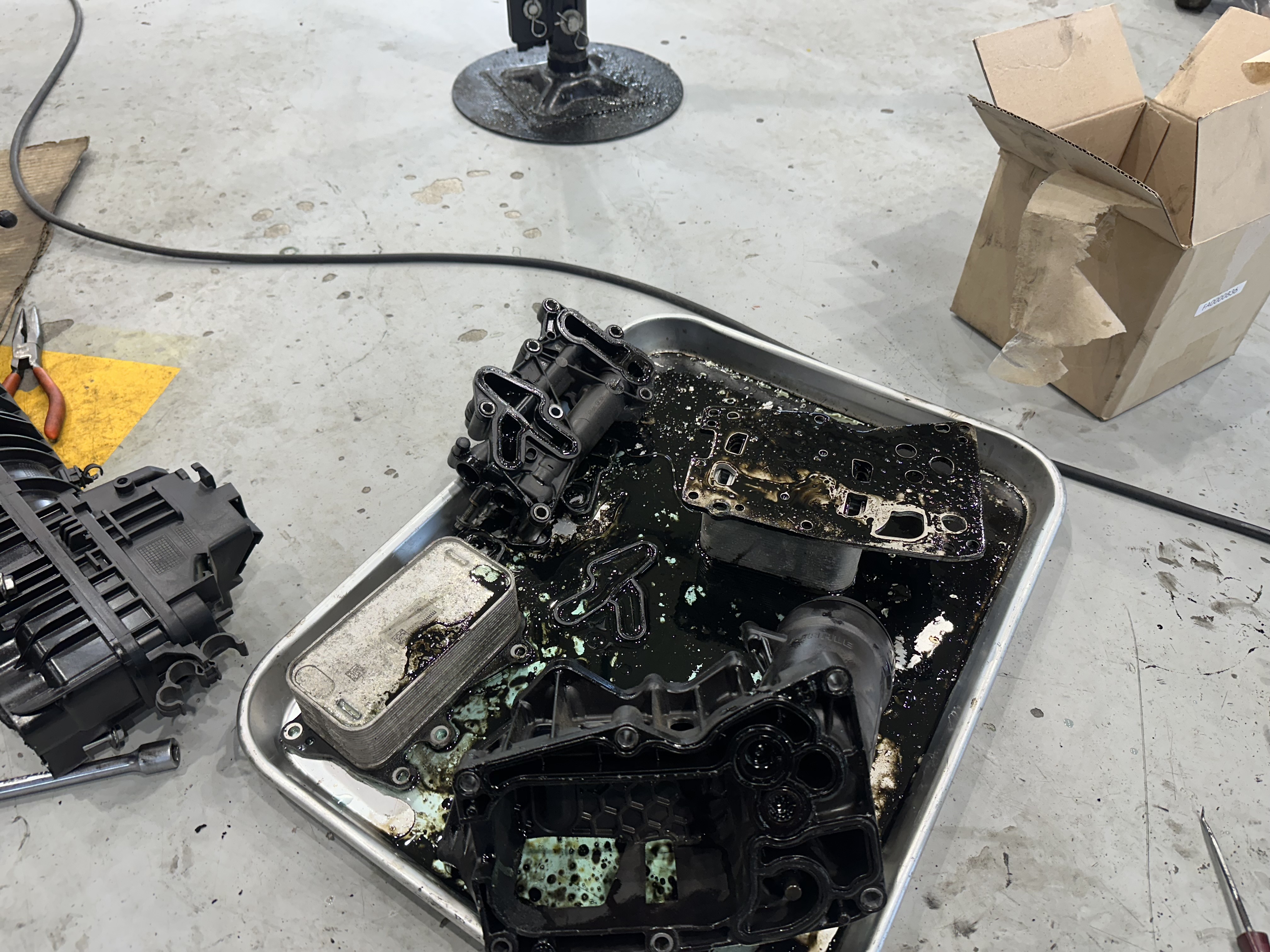

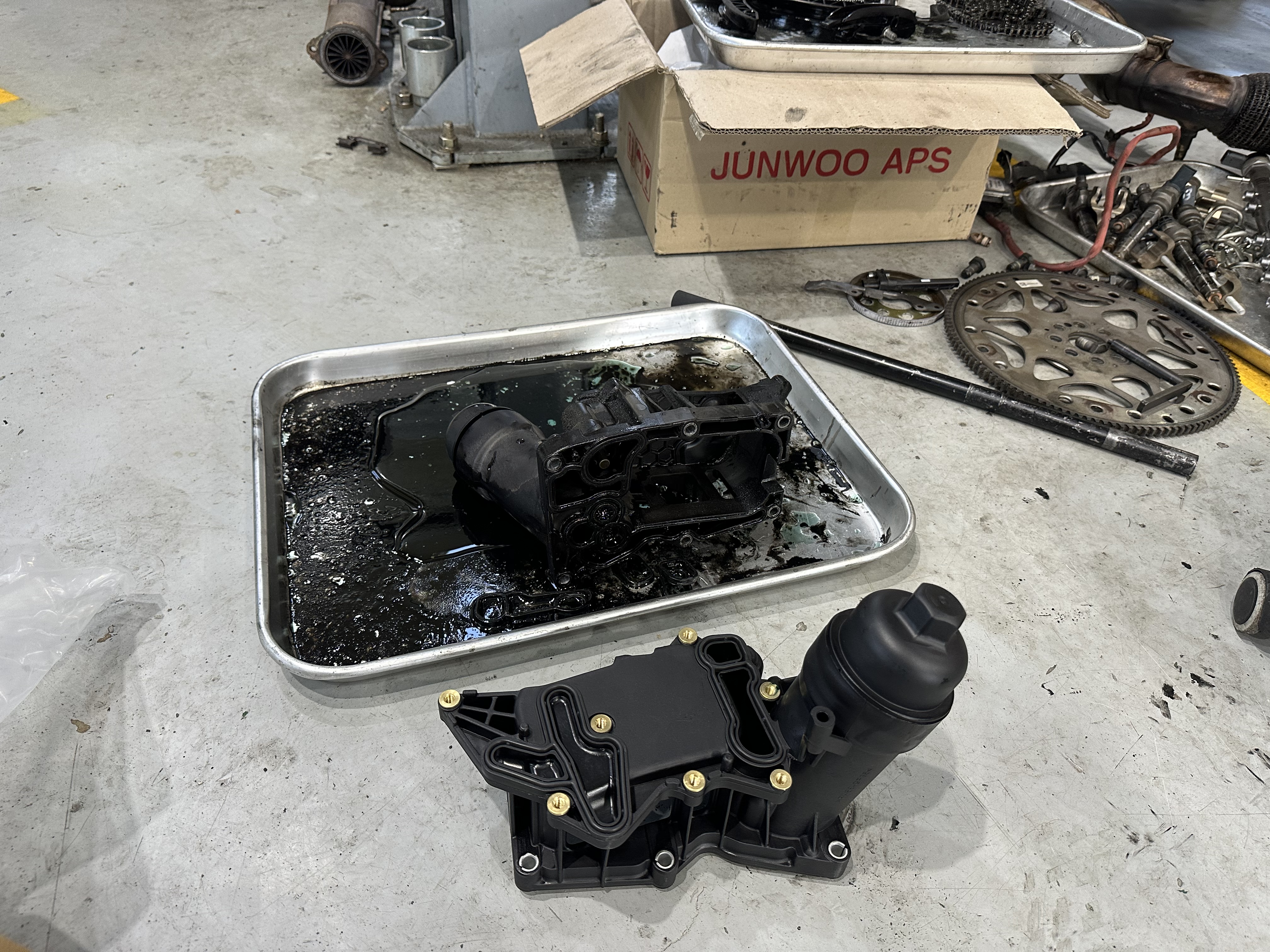

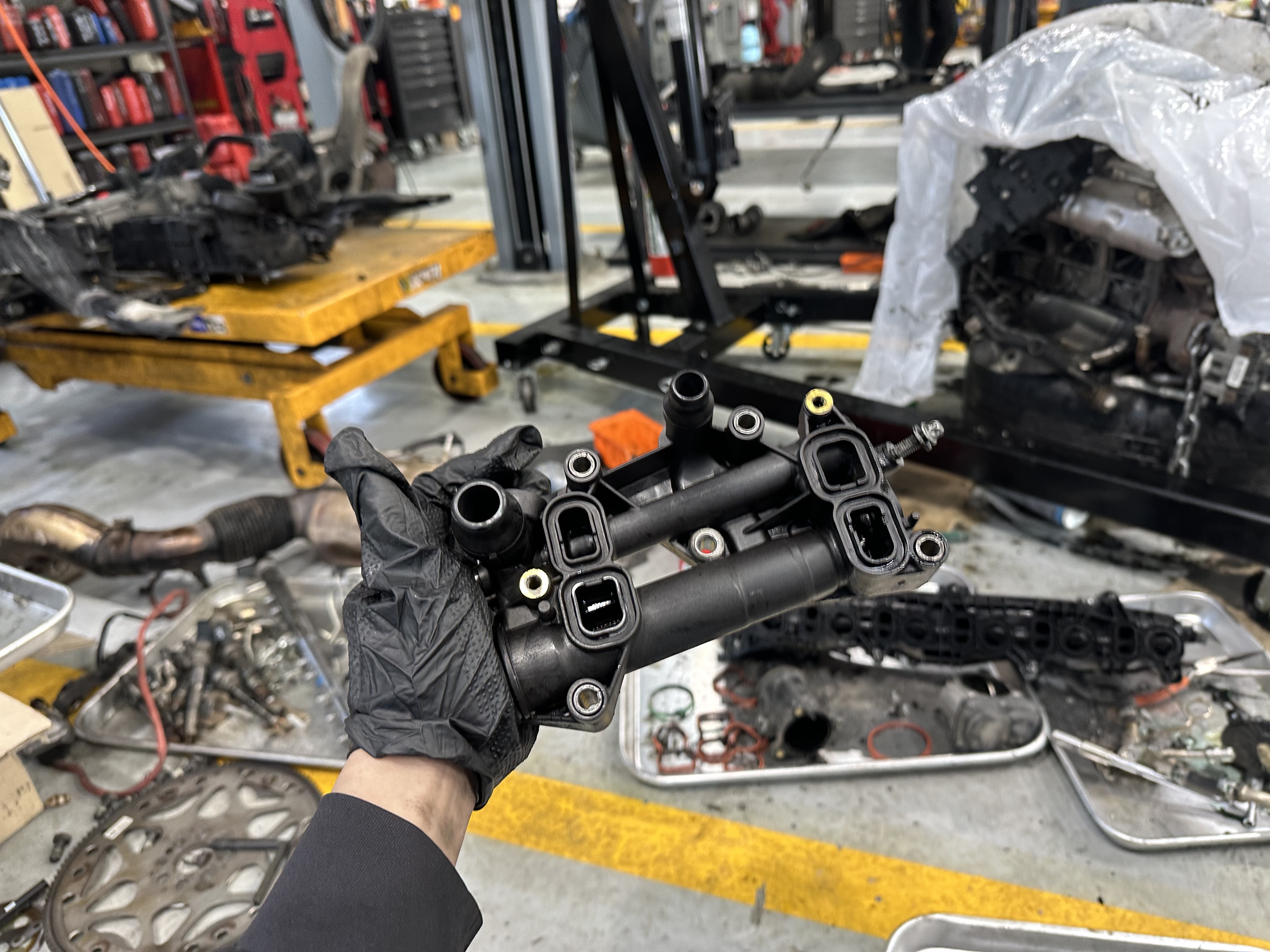

오일필터하우징은

내부크랙이 발견되어

어셈블리로 교체



가스켓 교체 후

오일필터하우징은 조립할 수 있게

만들어 두고

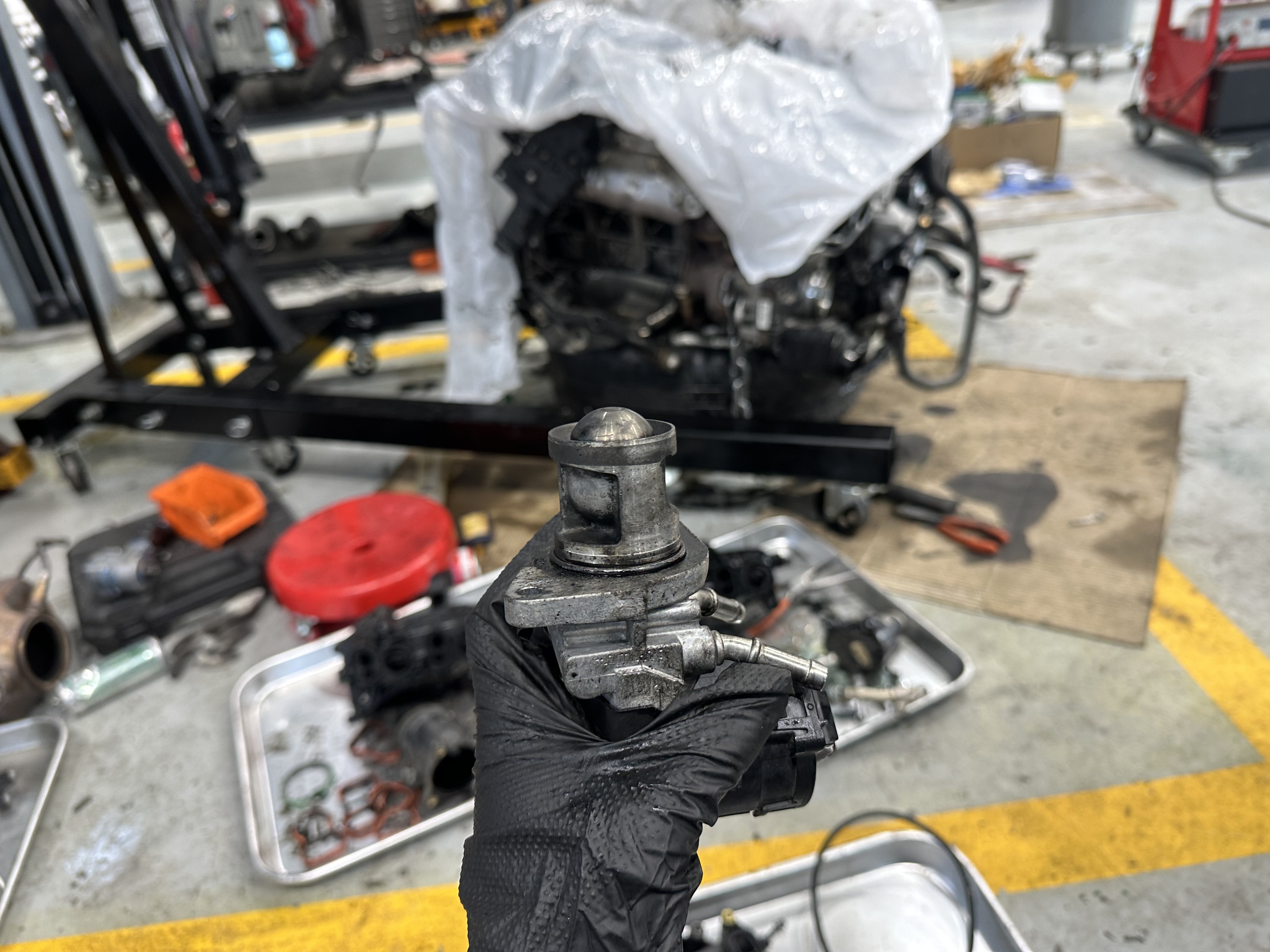

EGR쿨러 및 EGR밸브도

세척을 마쳤다



이정도면

최선을 다해

닦아 드렸다 말할 수 있겠다..!!



자 이제

만들어놓은

오일필터하우징과

상부플랜지 조립해주고

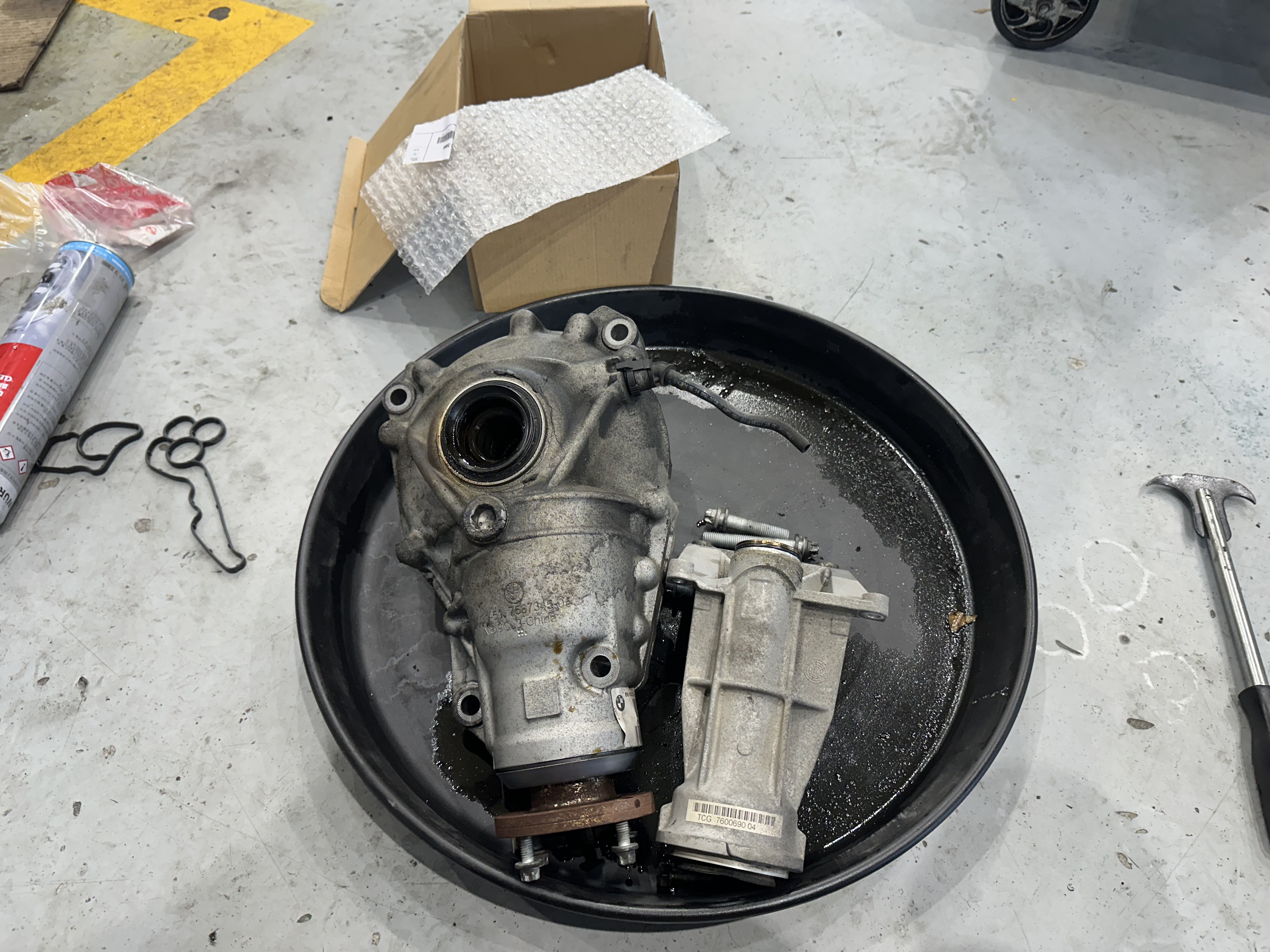

전륜 디프

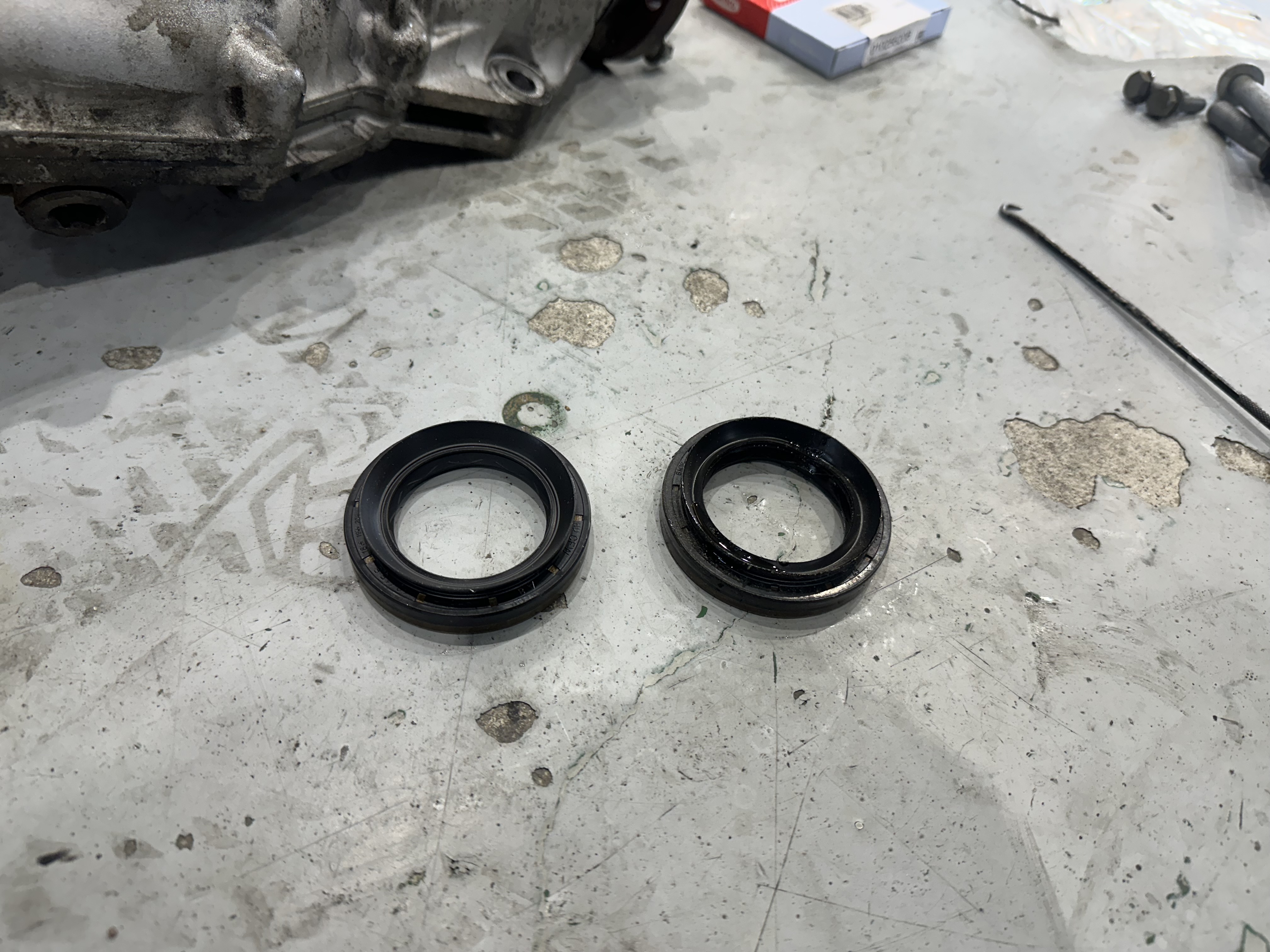

리테이너와 오링도

교체 후 오일팬에 장착을 해준다

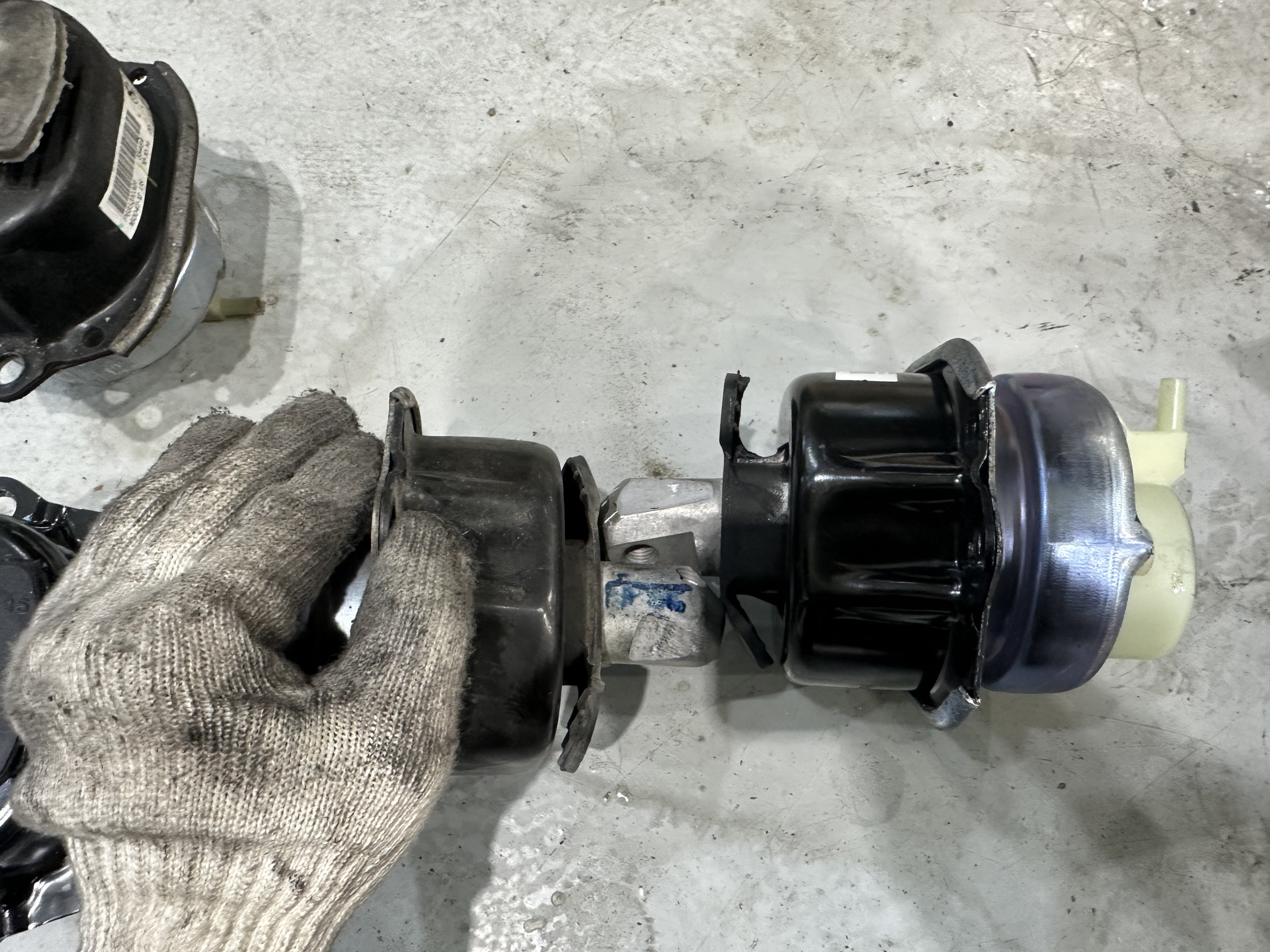

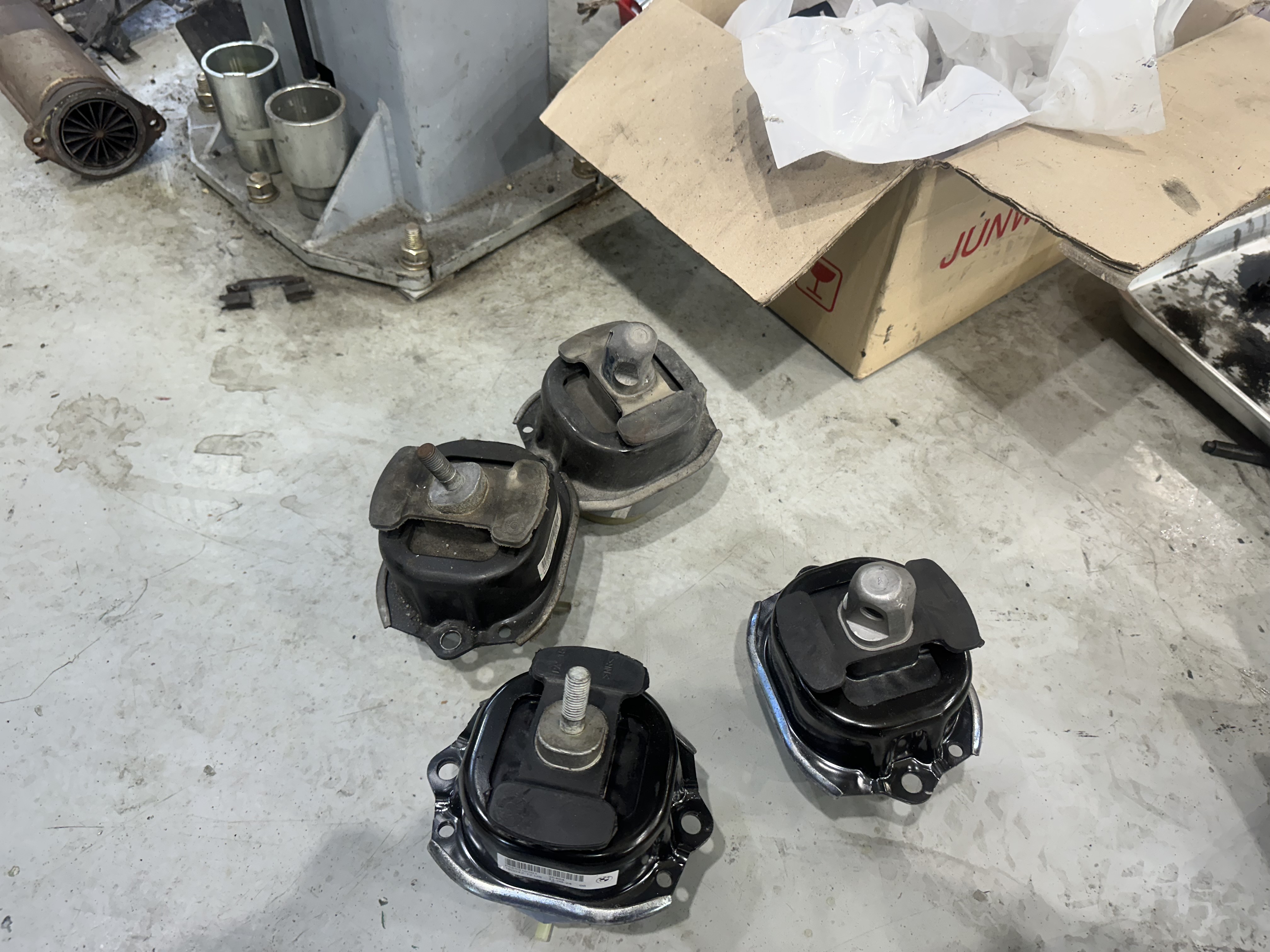

엔진마운트도

정품으로

교체



상당히 눌려있던 상태인데

아마 시동을 걸면

다른차가 되어있을 듯 하다

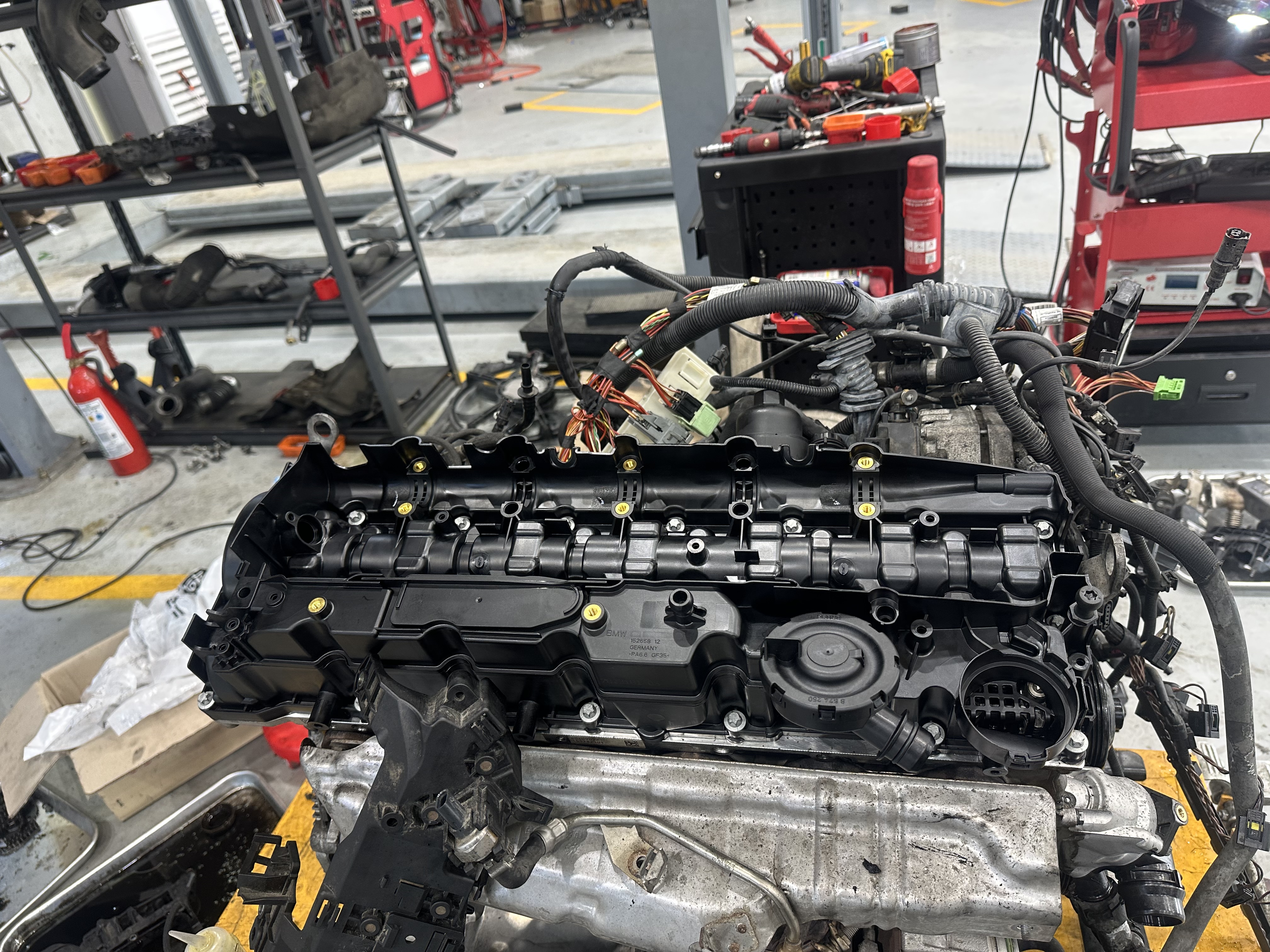

누유가 심했던

헤드커버

정품파츠로 교체해주고

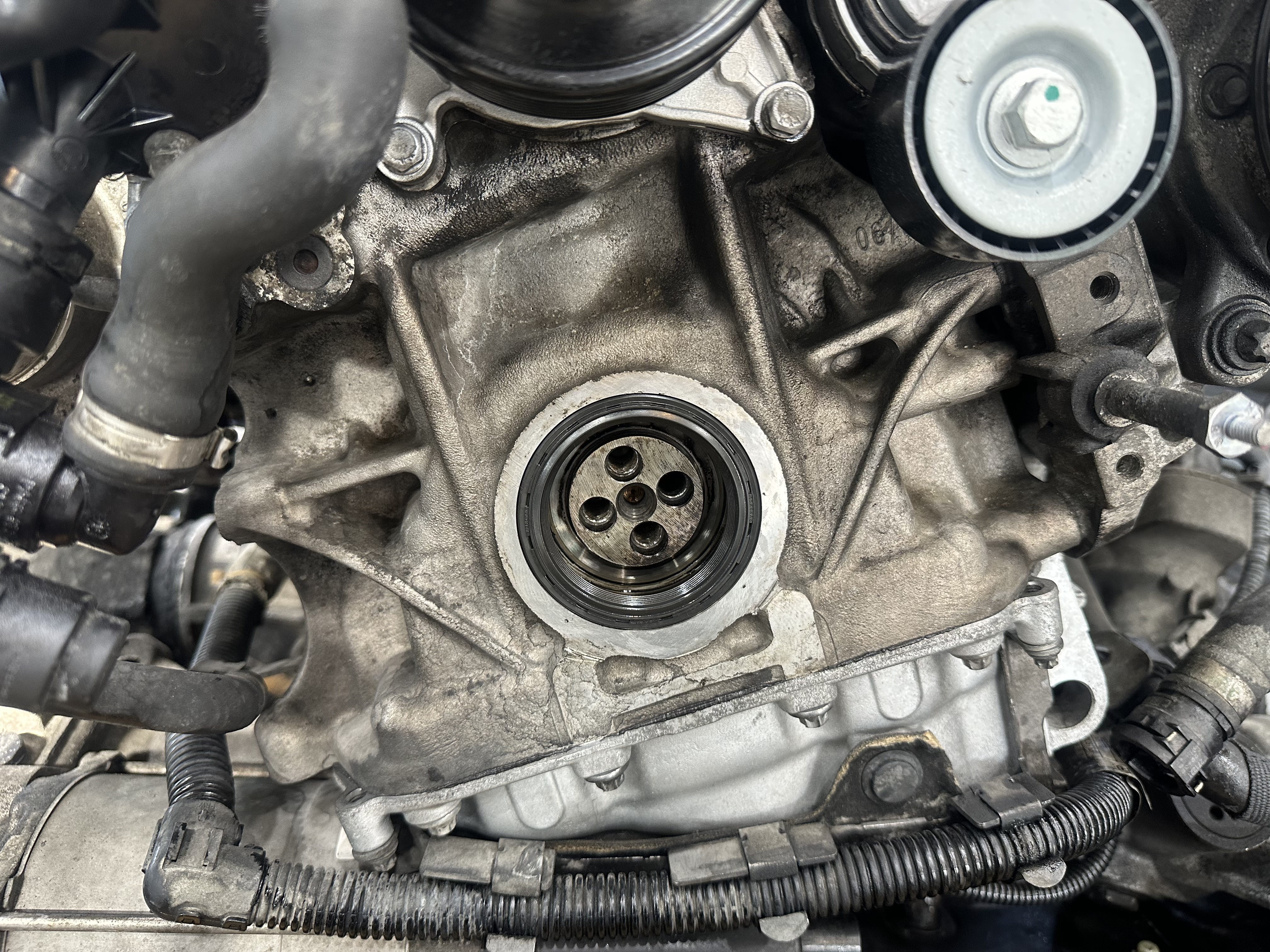

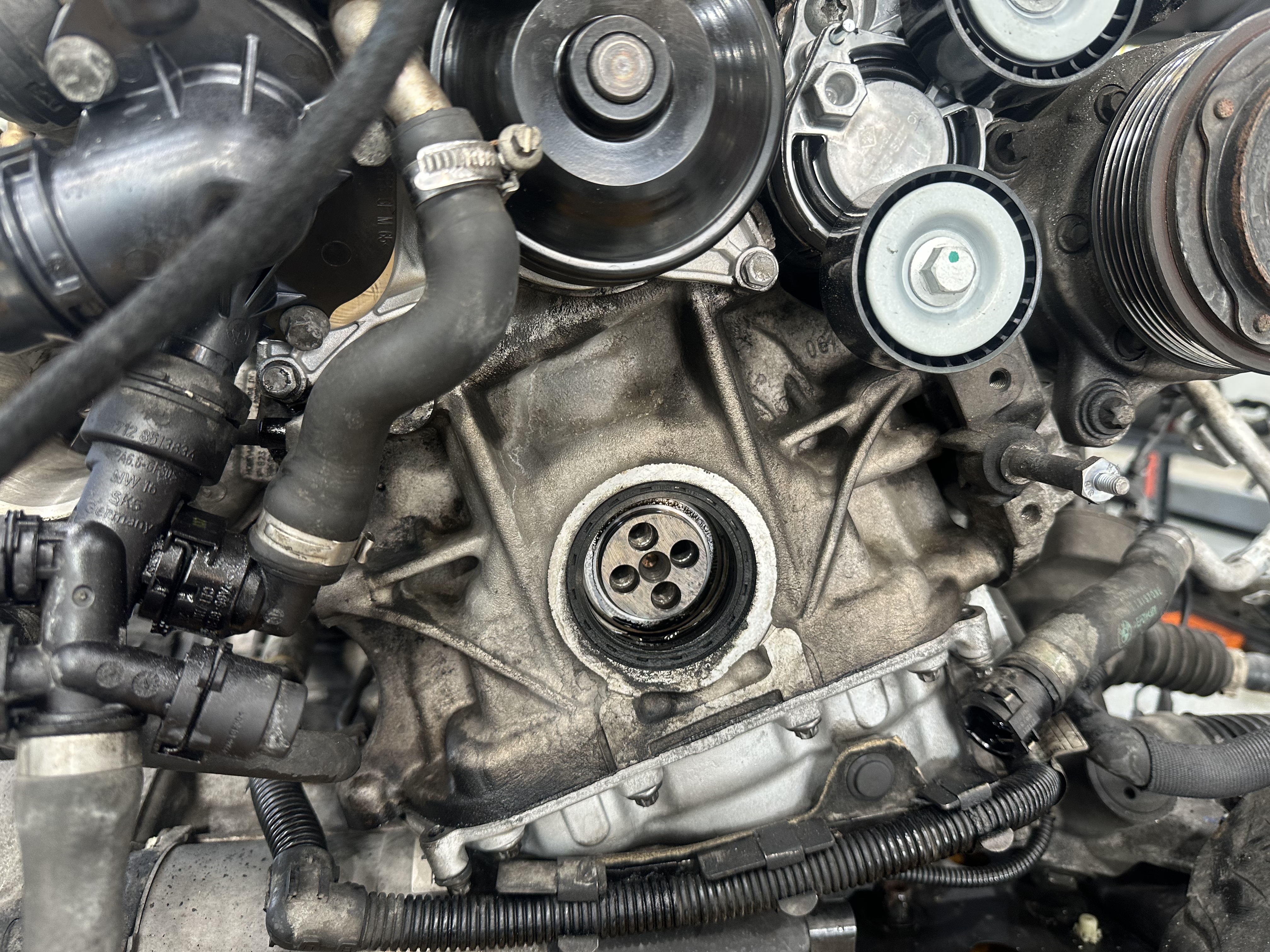

전 크랭크리테이너도

신품으로 교체를 해준다

뒤쪽만 해주면 앞쪽이 서운해하지 않겠어?



댐퍼풀리 조립 후

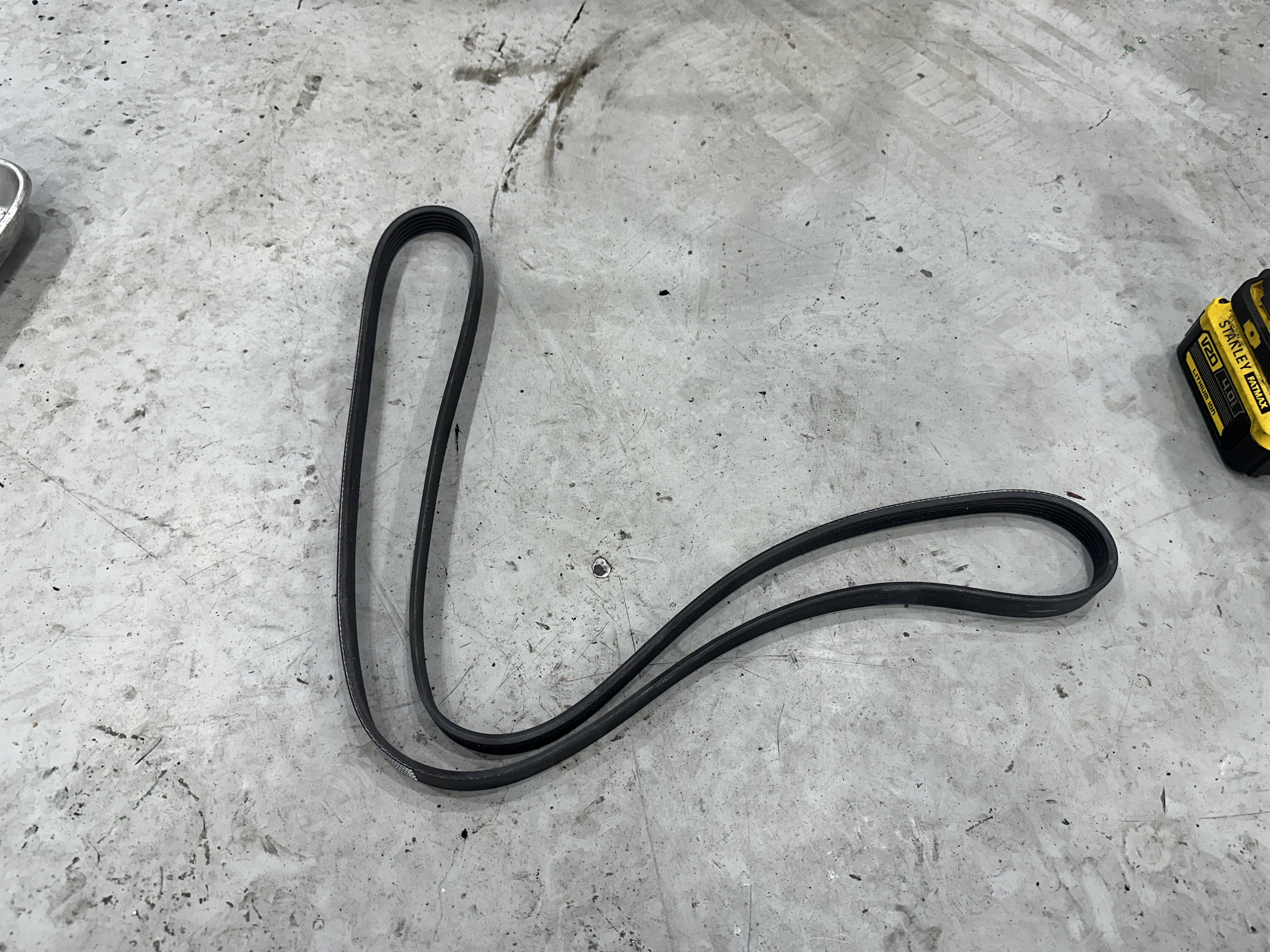

벨트도 신품으로 교체해놓고



인젝터와 DPF는

장비에 연결하여

분사테스트 및 건식 클리닝 진행



동와샤 교체 후 인젝터 조립하고

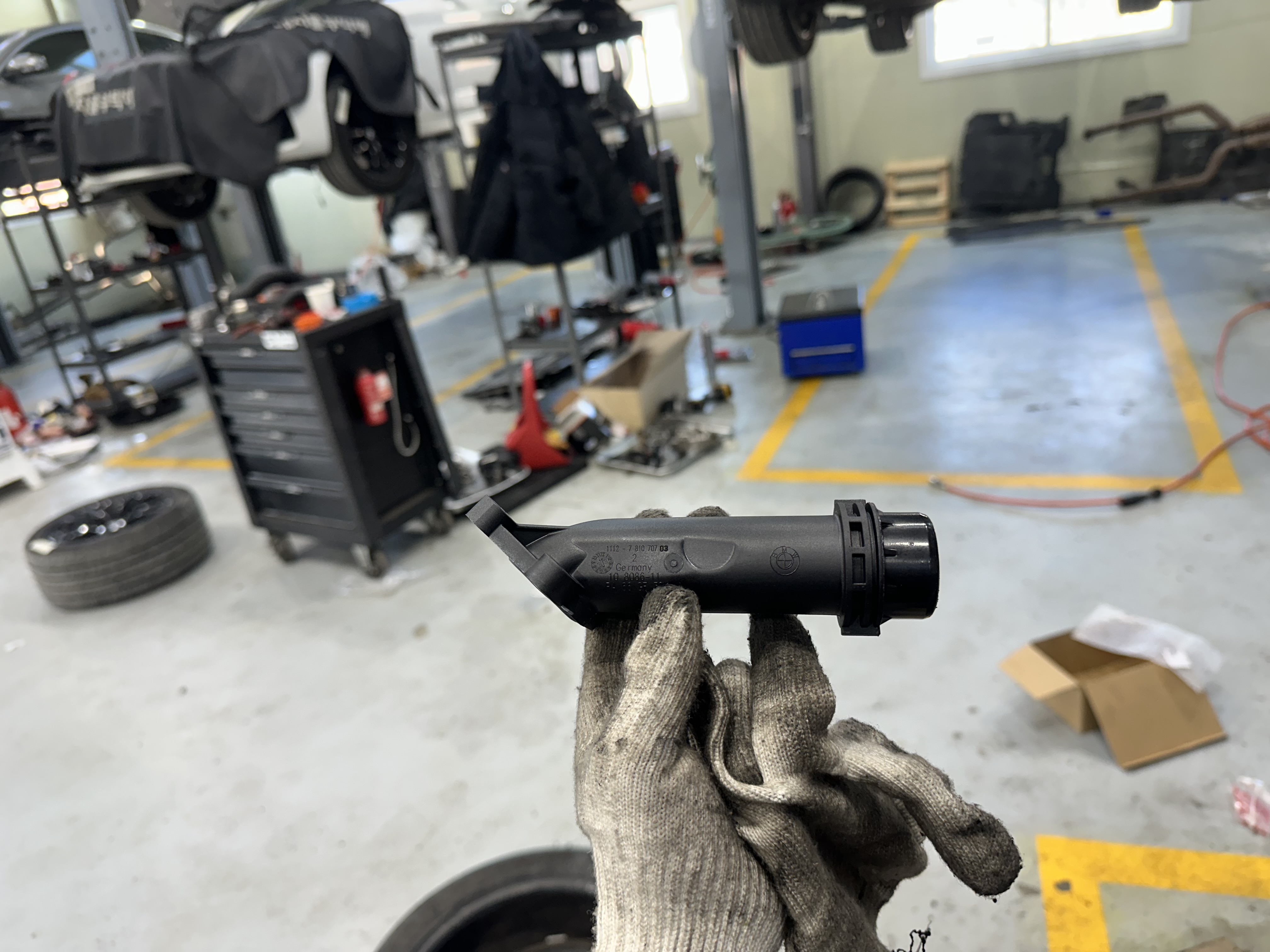

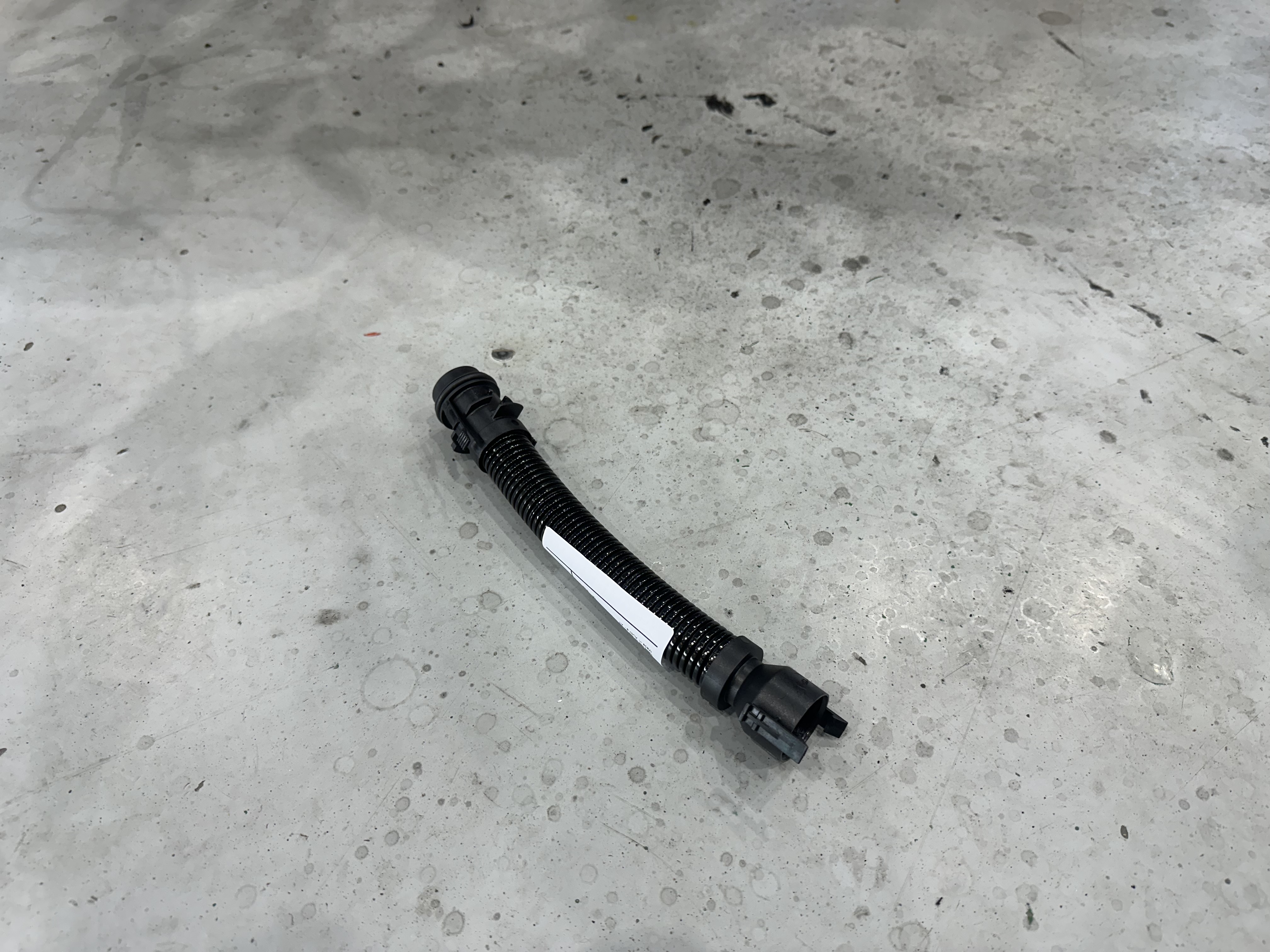

오일주입구오링과

블로바이환기호스도

신품 교체

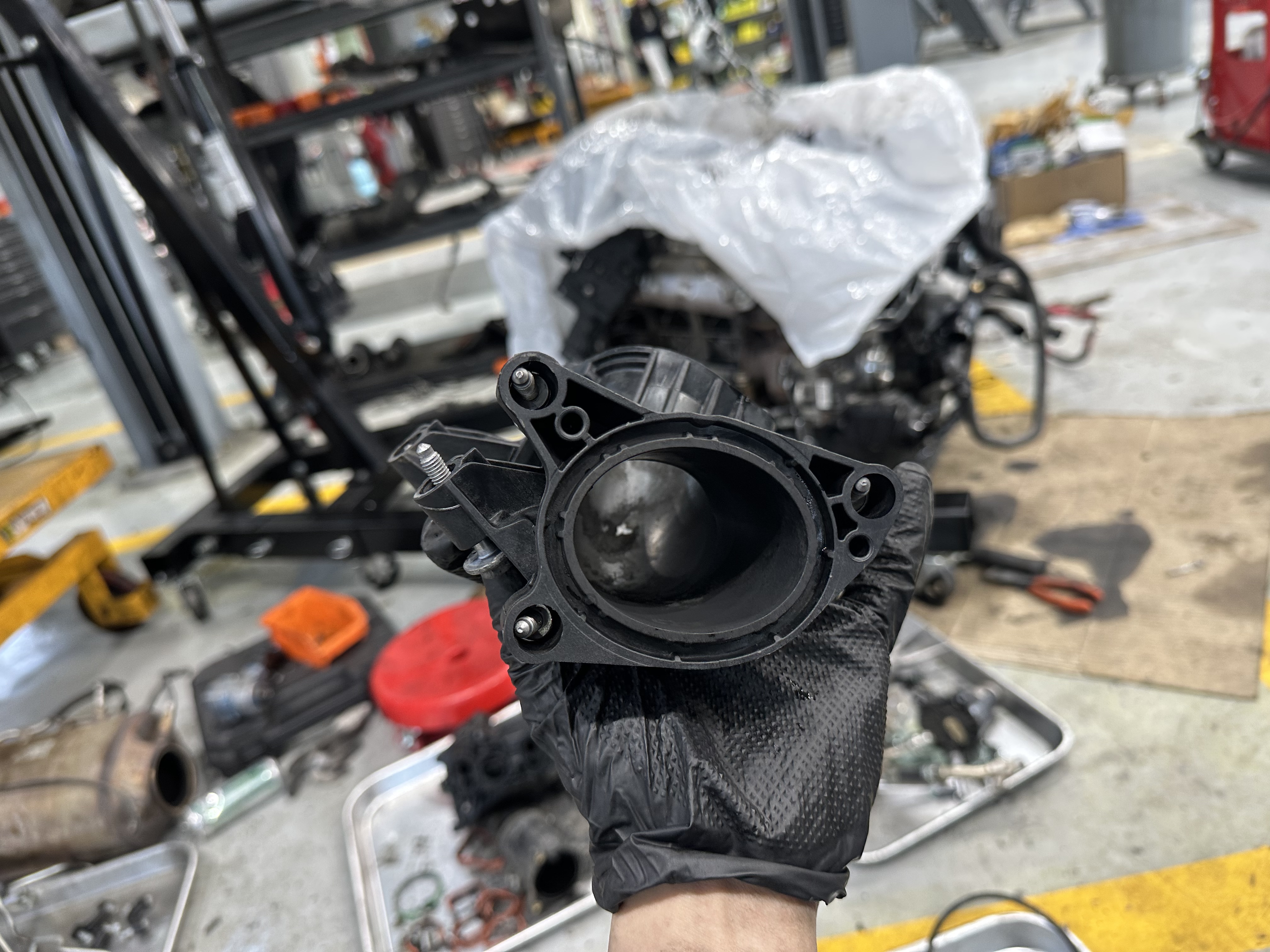

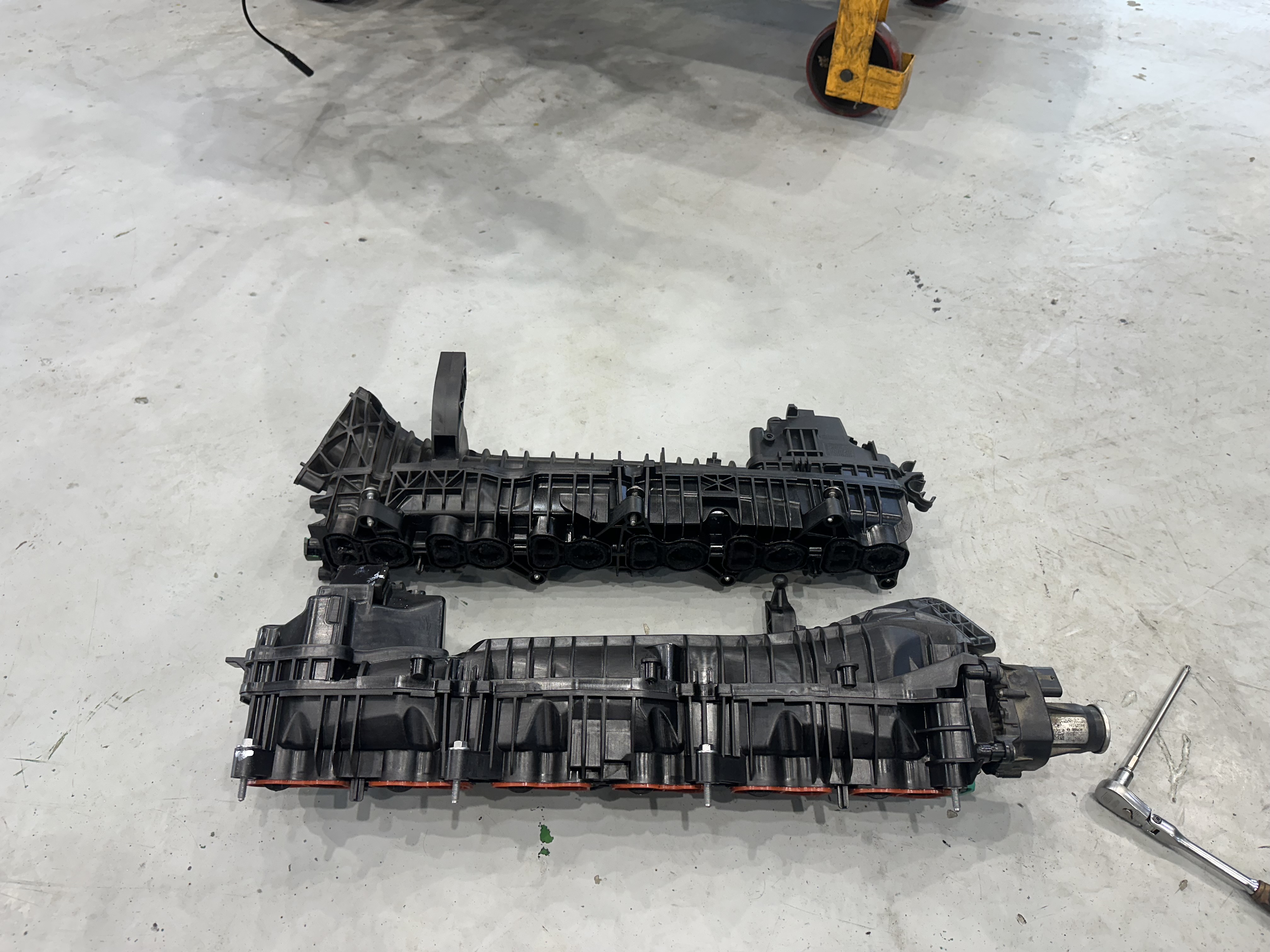

흡기매니폴드는

스월플랩 축유격이 심해서

어셈블리로 교체

모터 제외 몸통만도 공급이 되어서

조금 더 저렴하게

교체를 해드렸다

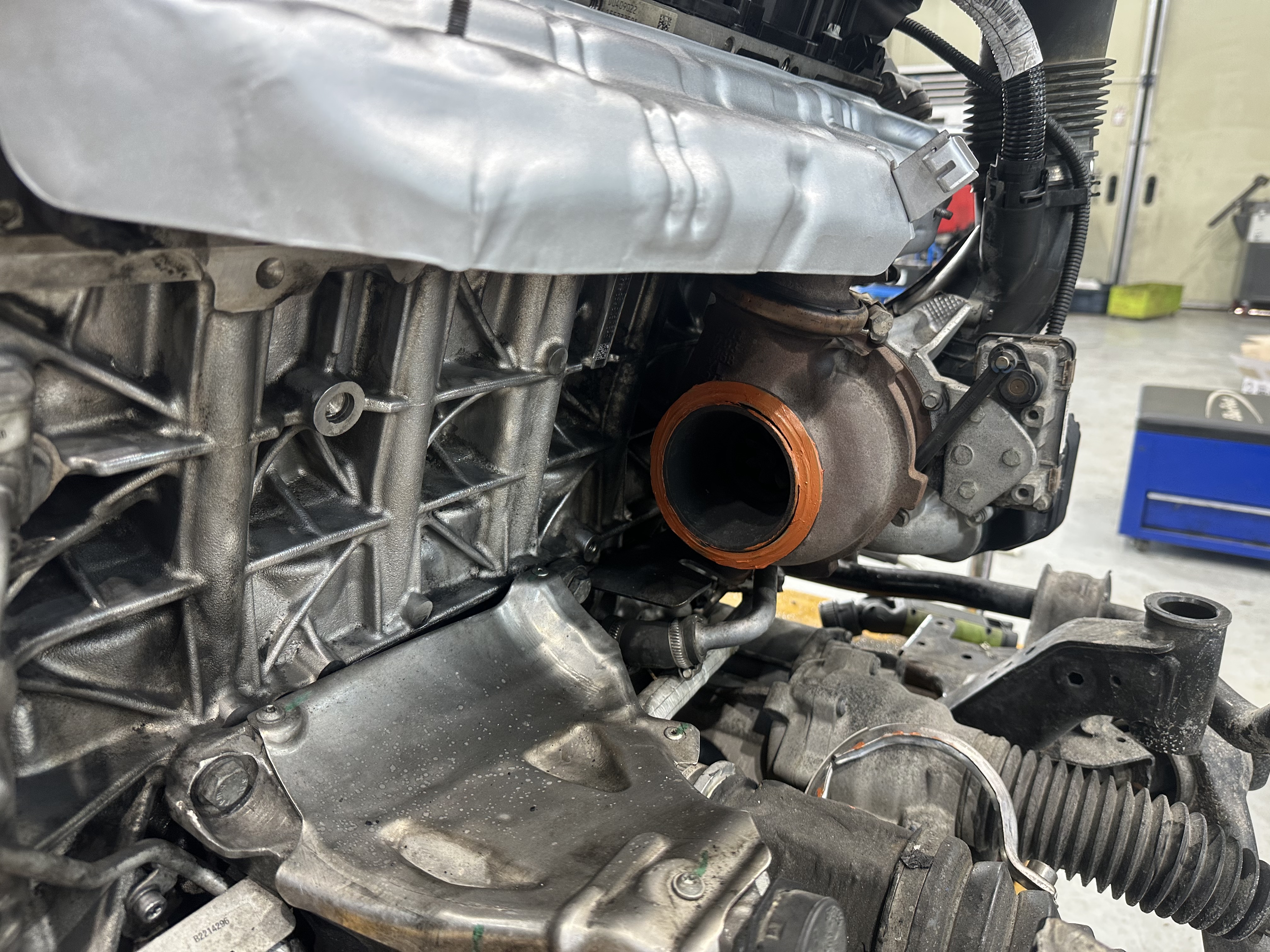

DPF 가스켓과 클램프

교체 후

DPF 조립해주고

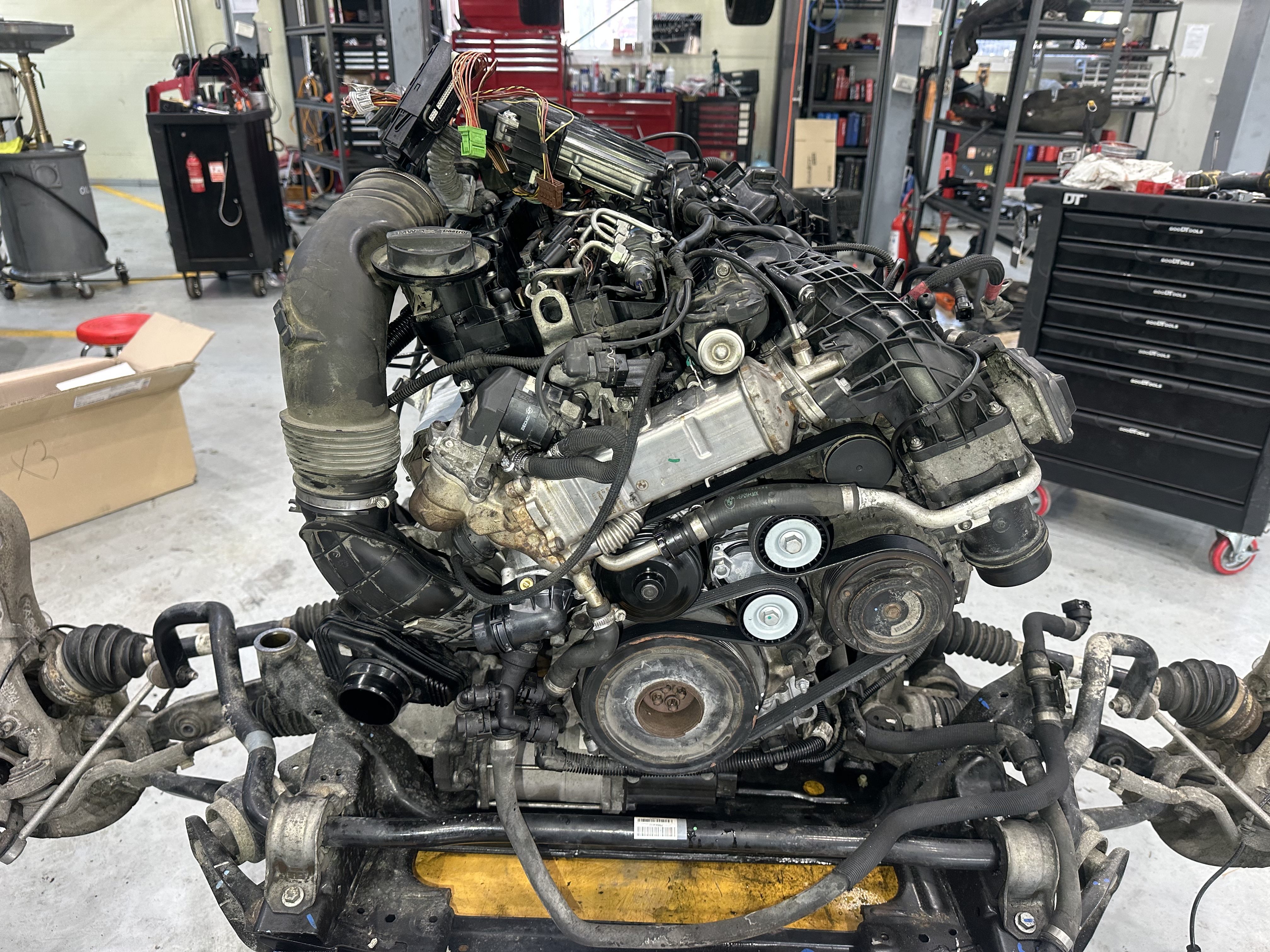

내렸을때와 다른 모습

상당히 깔끔해졌다

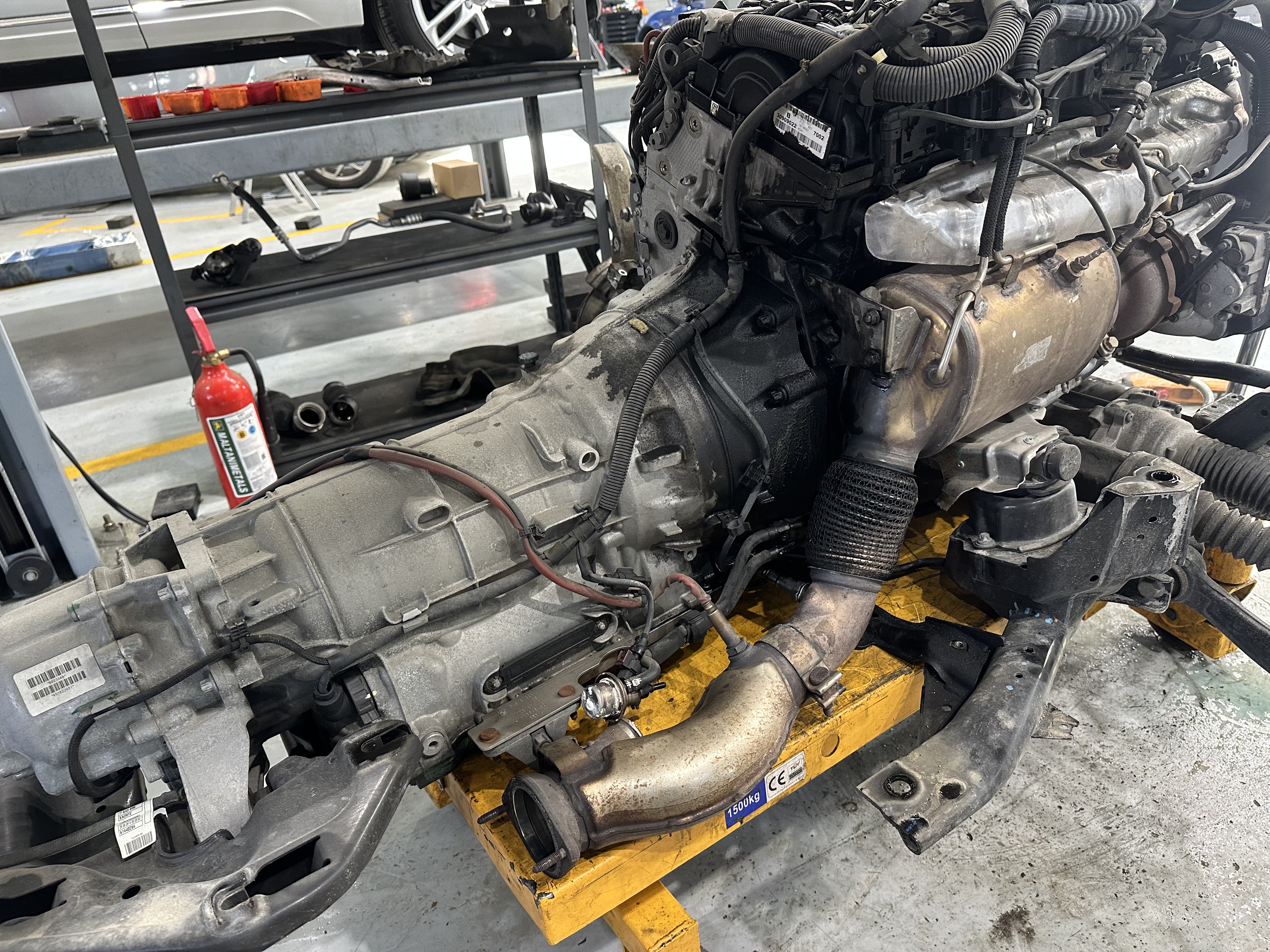

헤어져있던

미션과

재결합 시켜주고



엔진 올려서

배출 됐던

전 디프오일 넣어주고

에어필터 및 오일필터도

교체를 해준다



엔진오일과 냉각수 넣고

시도옹!!!!



아주조아



LED 불량으로 라이트 수리까지

완료해준 뒤

에어컨 냉매주입 후

시운전



차는 아주 잘 나가고

런도 좋고 다 좋은데

바퀴쪽에서 웅웅소음이 심하다

전 디프인가? 허브베어링인가?

조금 헷갈렸다

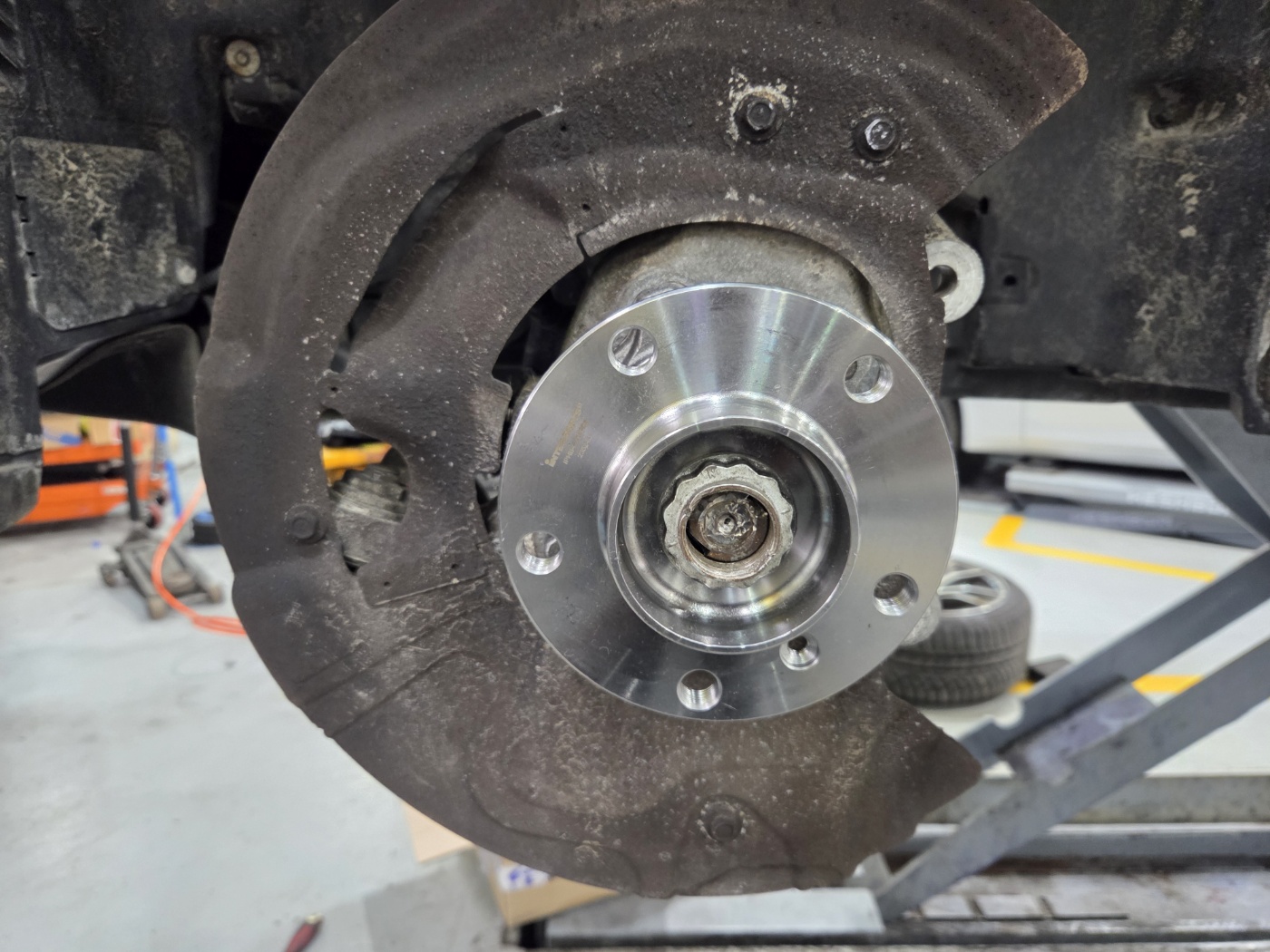

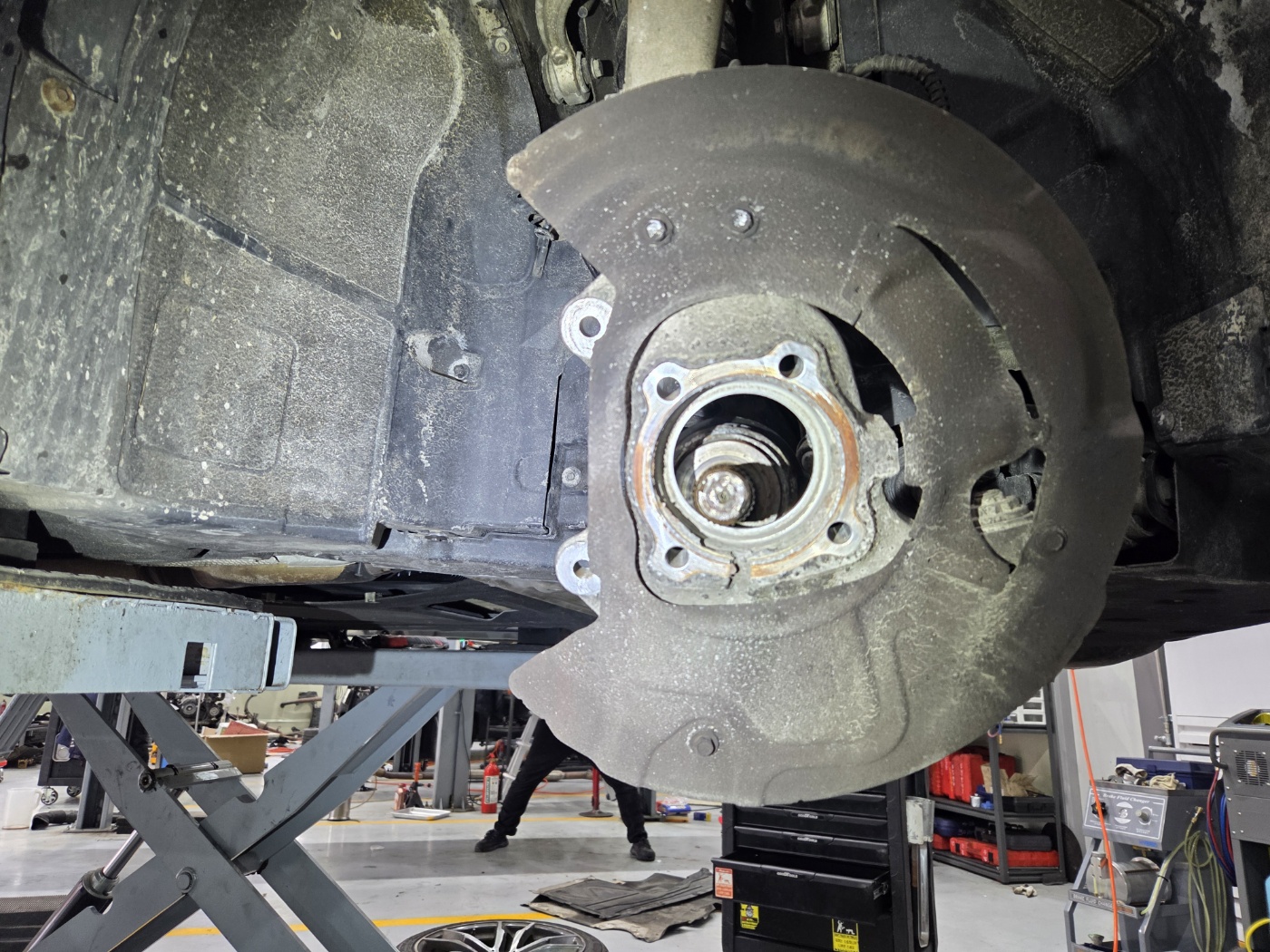

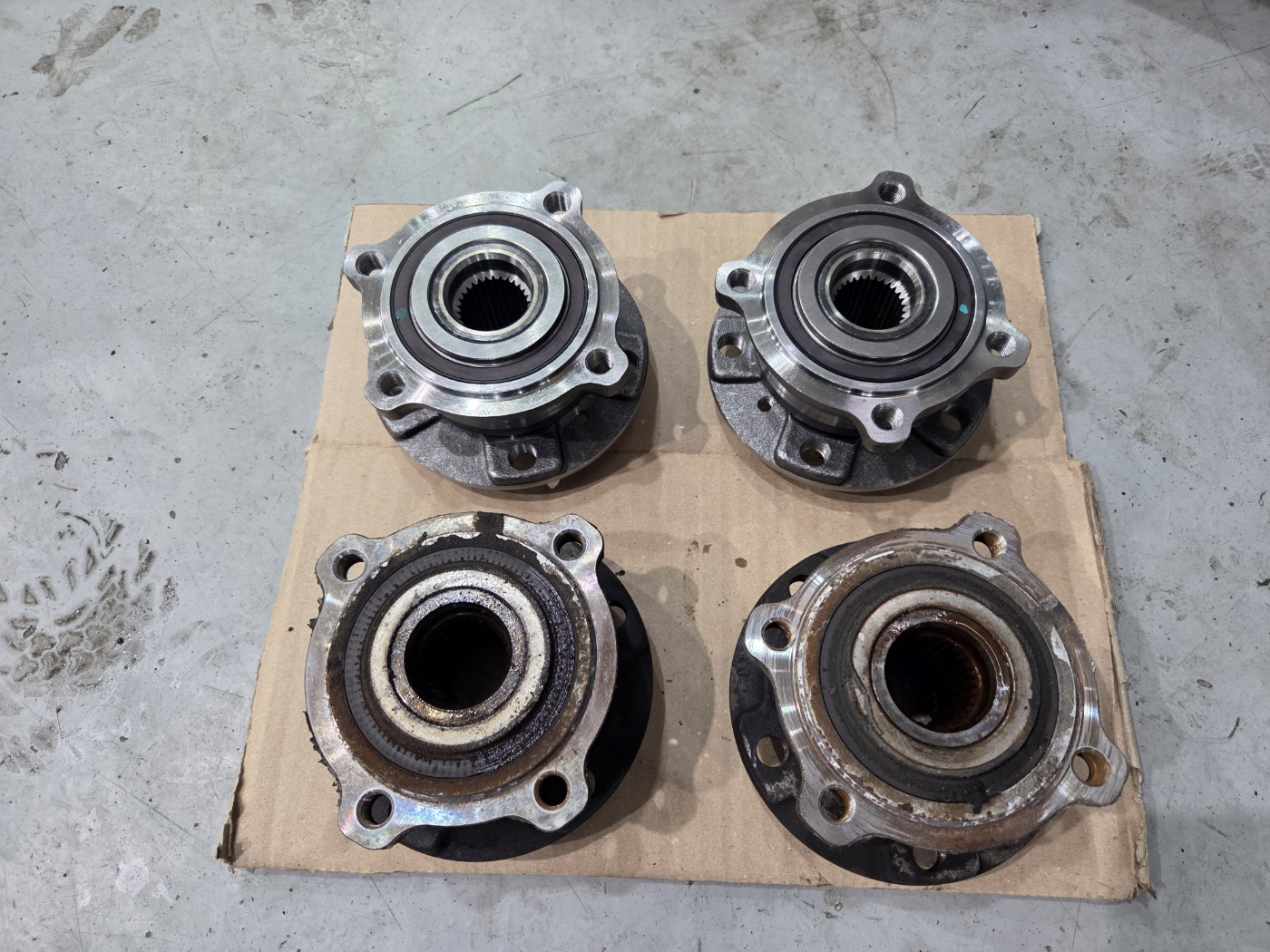

다행히 허브베어링 교체 후

소음은 사라졌고

만족스럽게 출고를 도와드렸다
