오늘 포스팅은
BMW E71 X6 차량이며
체인소음으로 수리를 맡겨주셨다
엔진탈거 후 소모품 및 누유작업까지
싹 진행을 하기로 하였기에
시원하게 엔진을 내려준다
체인소음이 너무 심했던 상태였지만
제발로 들어왔다 ㅎㅎ

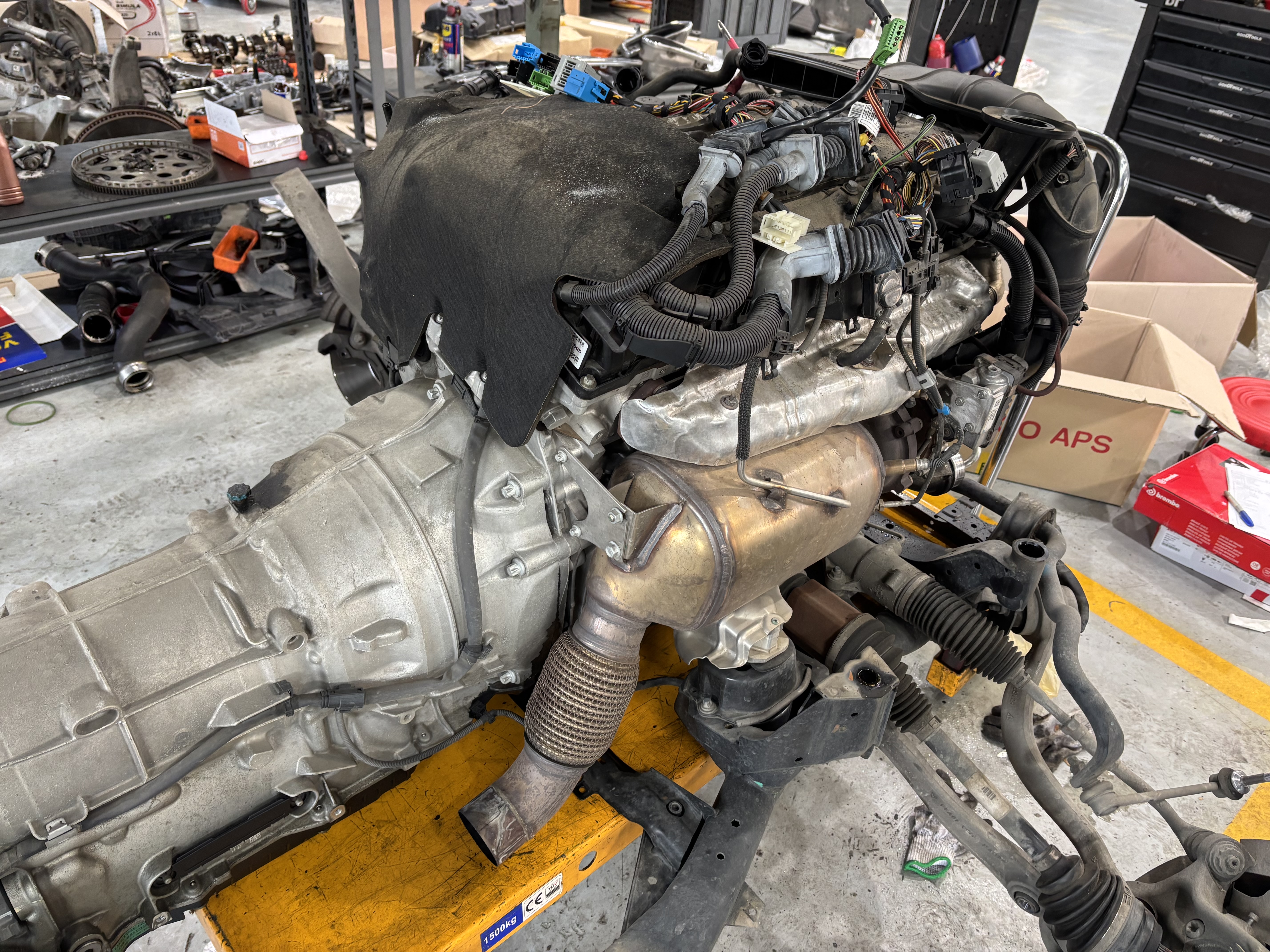

먼저 엔진과 미션을
분리시켜주고
흡배기 탈거를 진행해준다
흡,배기는 모두
클리닝을 진행
댐퍼풀리 크랙
교체대상이다
엔진내부는
오일관리가 잘 안되었다
그리고 내시경을 넣어보니
밸브도 피스톤과 맞닿은 상태라
헤드탈거 후 밸브의 휨까지
확인을 하기로 한다
아래쪽 누유가 심하구먼
어차피 내렸을때
싹 다 잡아야지
오일팬 탈거 후
체인커버까지 탈거
밸브는 다행히
크게 휜건 없다
스탬씰과 헤드가스켓 교체만
추가하면 될 듯
탈거한김에
카본도 싹 제거해주고 ㅎㅎ
야무지게 헤드만드는중
블럭면과 피스톤상단부도
깨끗하게 클리닝을 마치고
체인커버 장착면도
말끔히 청소
오일필터하우징 장착면과 블럭 옆면도
깨끗히 세척 완료
고압펌프오링
내렸을때
왠만하면 바꿔주는게 좋다

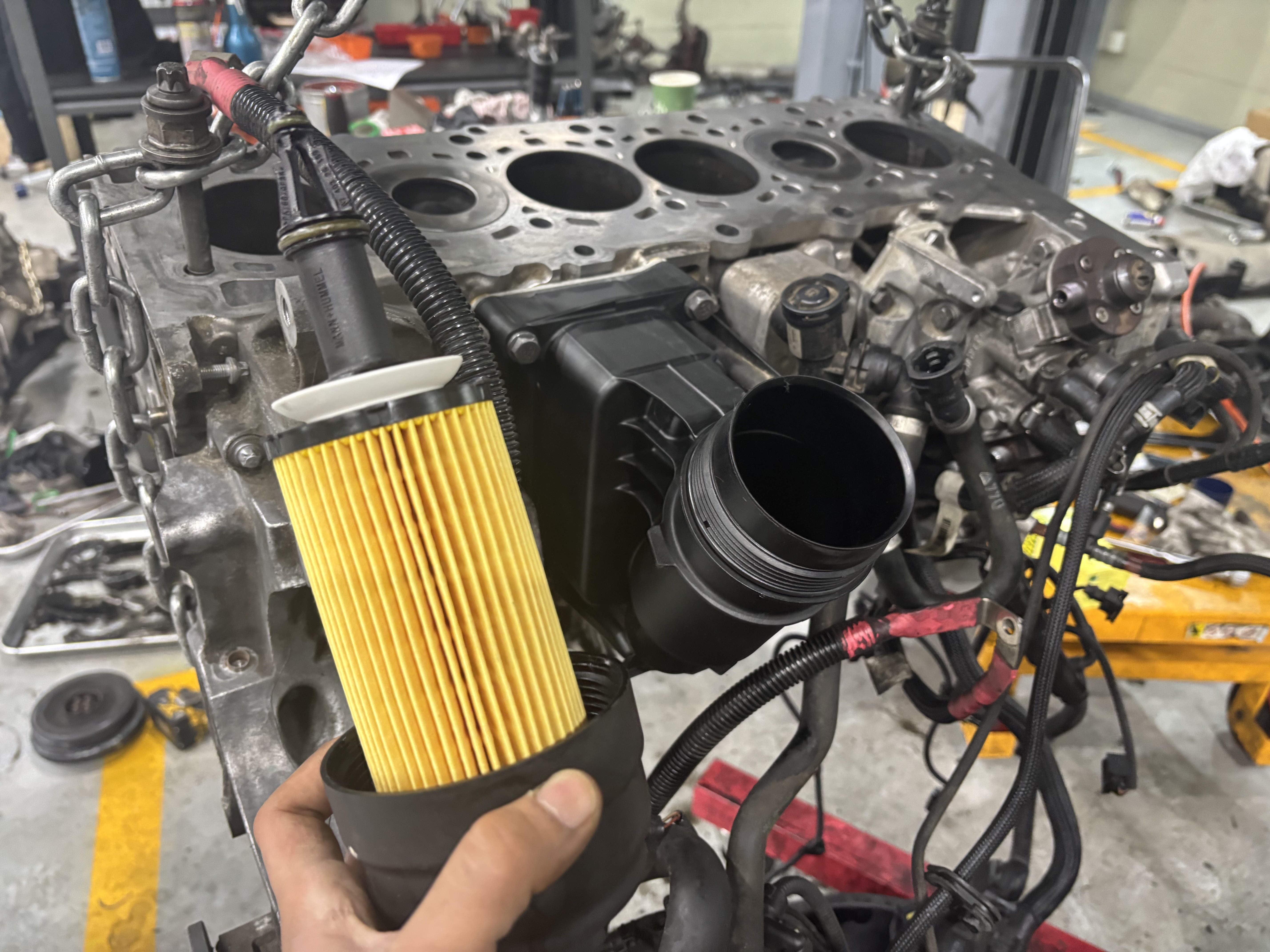

오일필터하우징도
세척과정을 마친 후
가스켓 교체해주고
조립

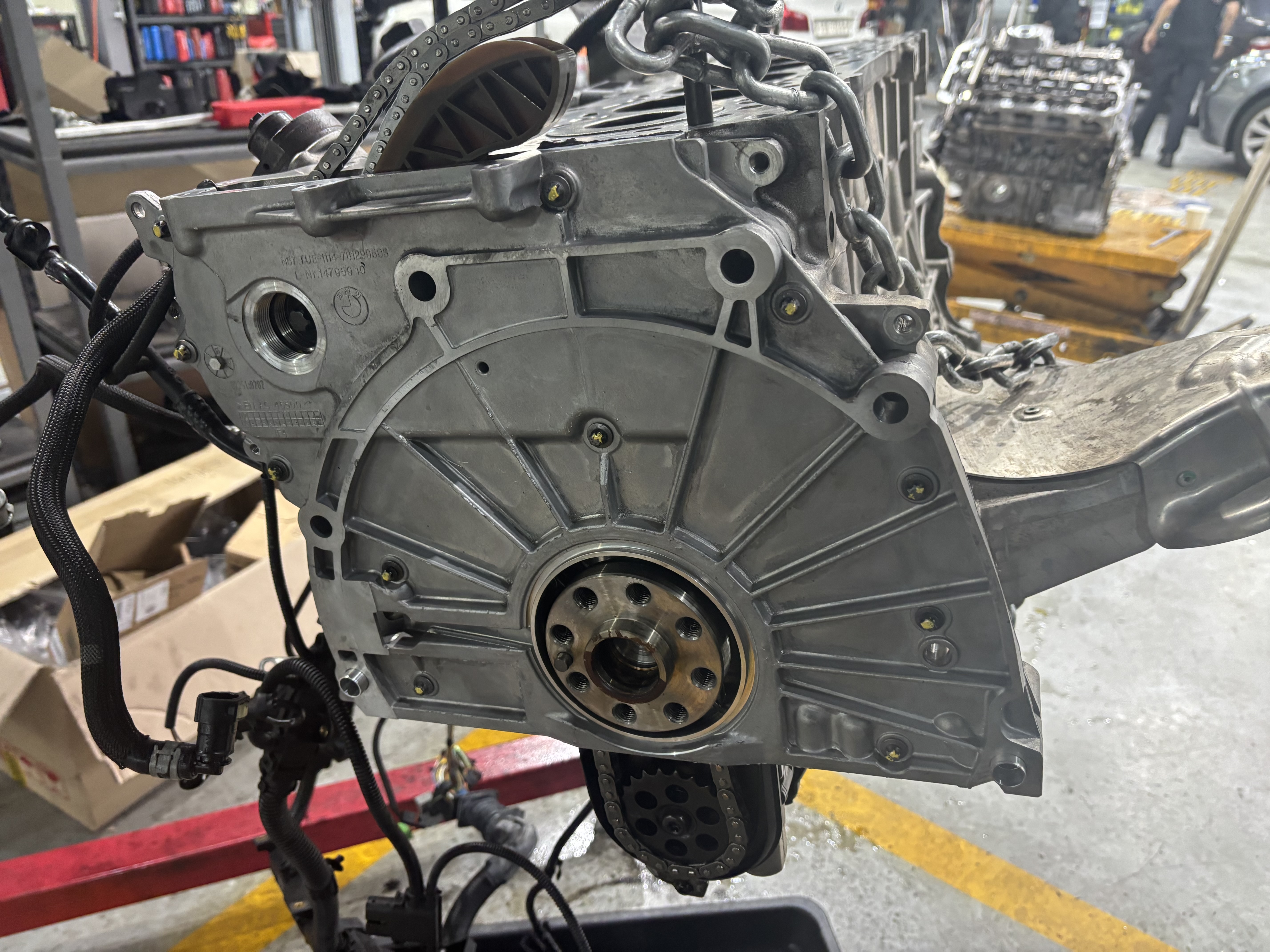

타이밍체인
교체 후 체인커버 조립
후 크랭크리테이너
교체해주고

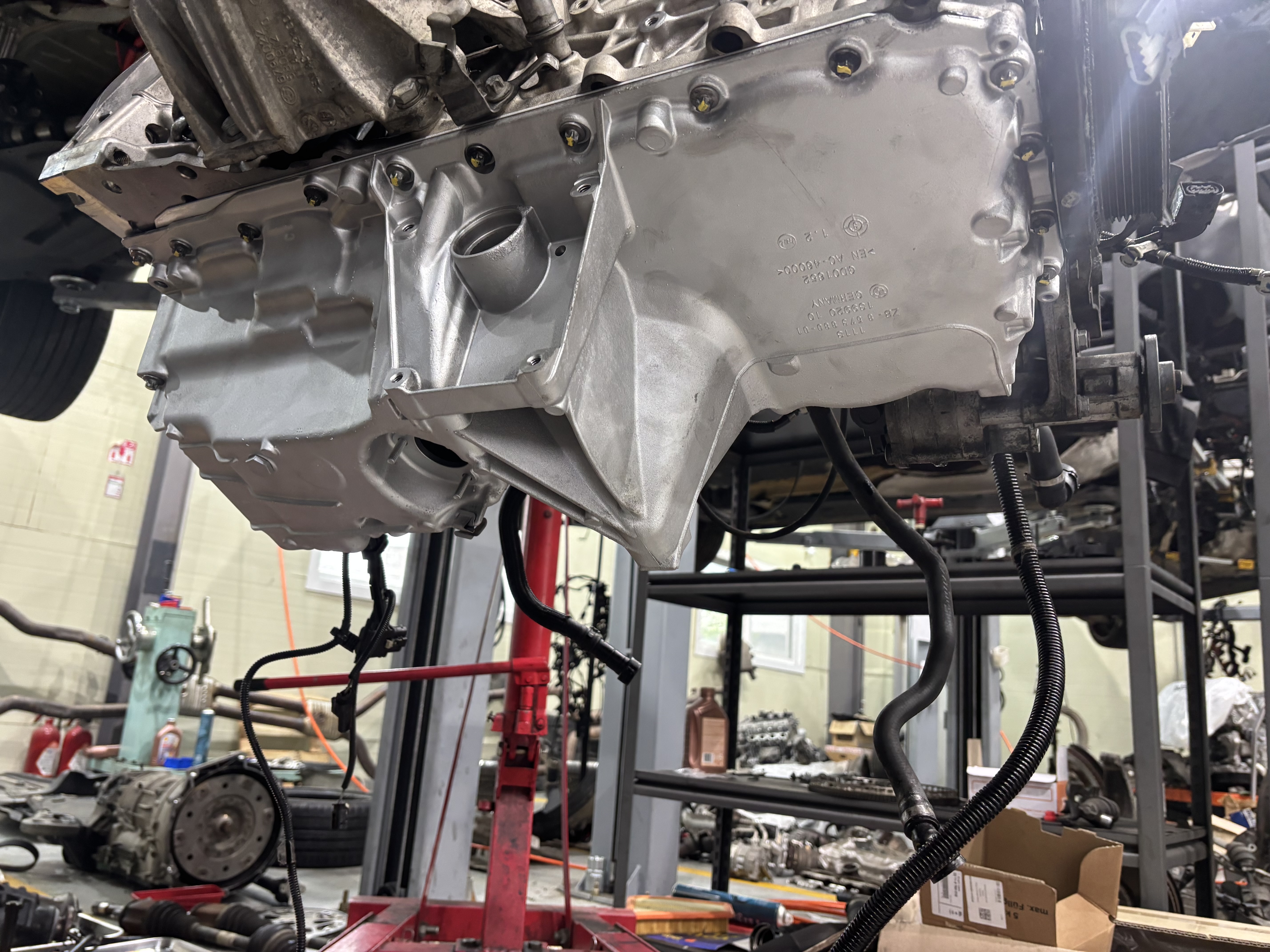

엔진오일팬도
조립을 해준다
인젝터와 DPF는
장비에 물려서
클리닝 돌려주고

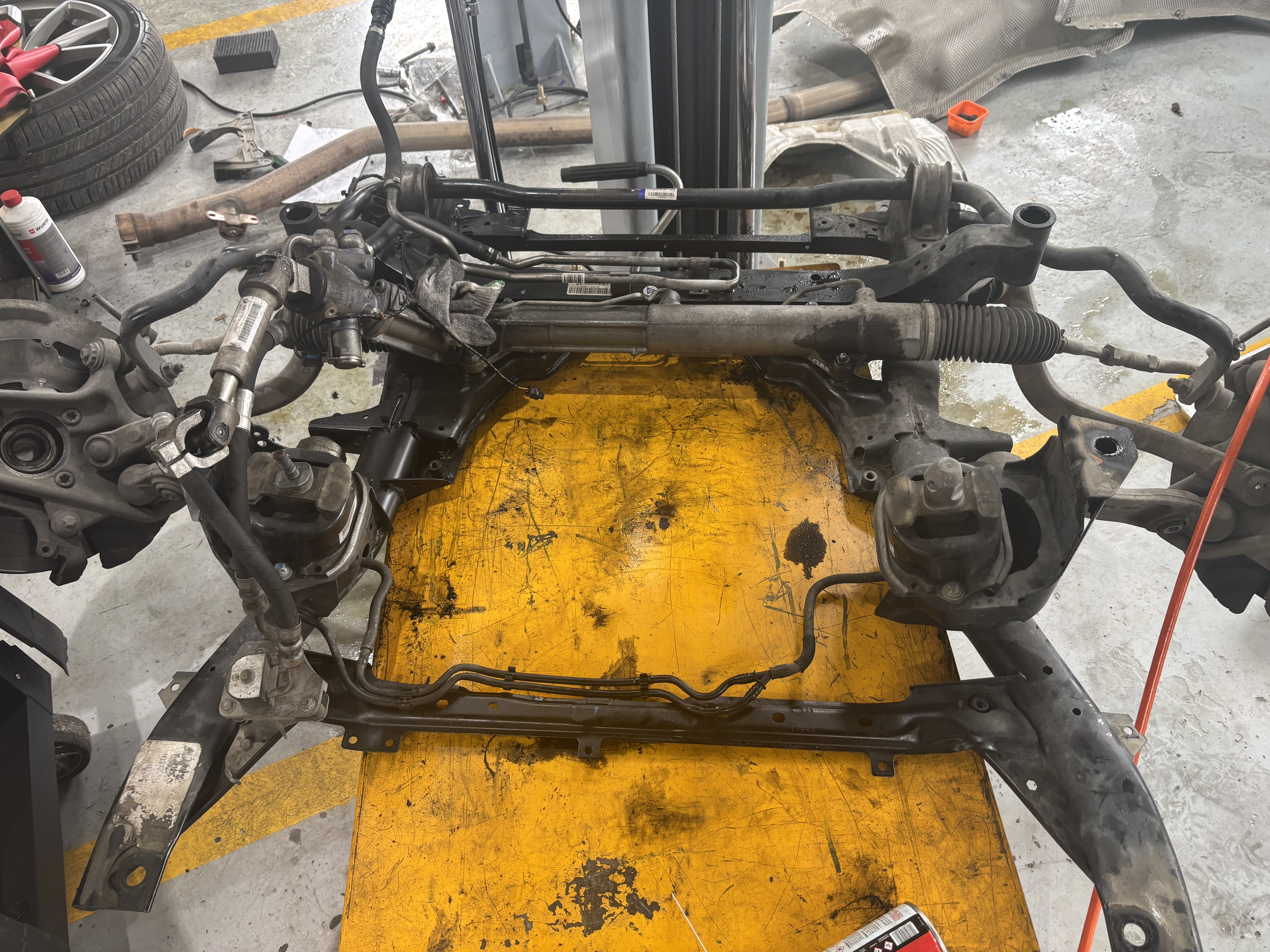

많이 눌려있던
엔진마운트도
미리 교체를 해주고

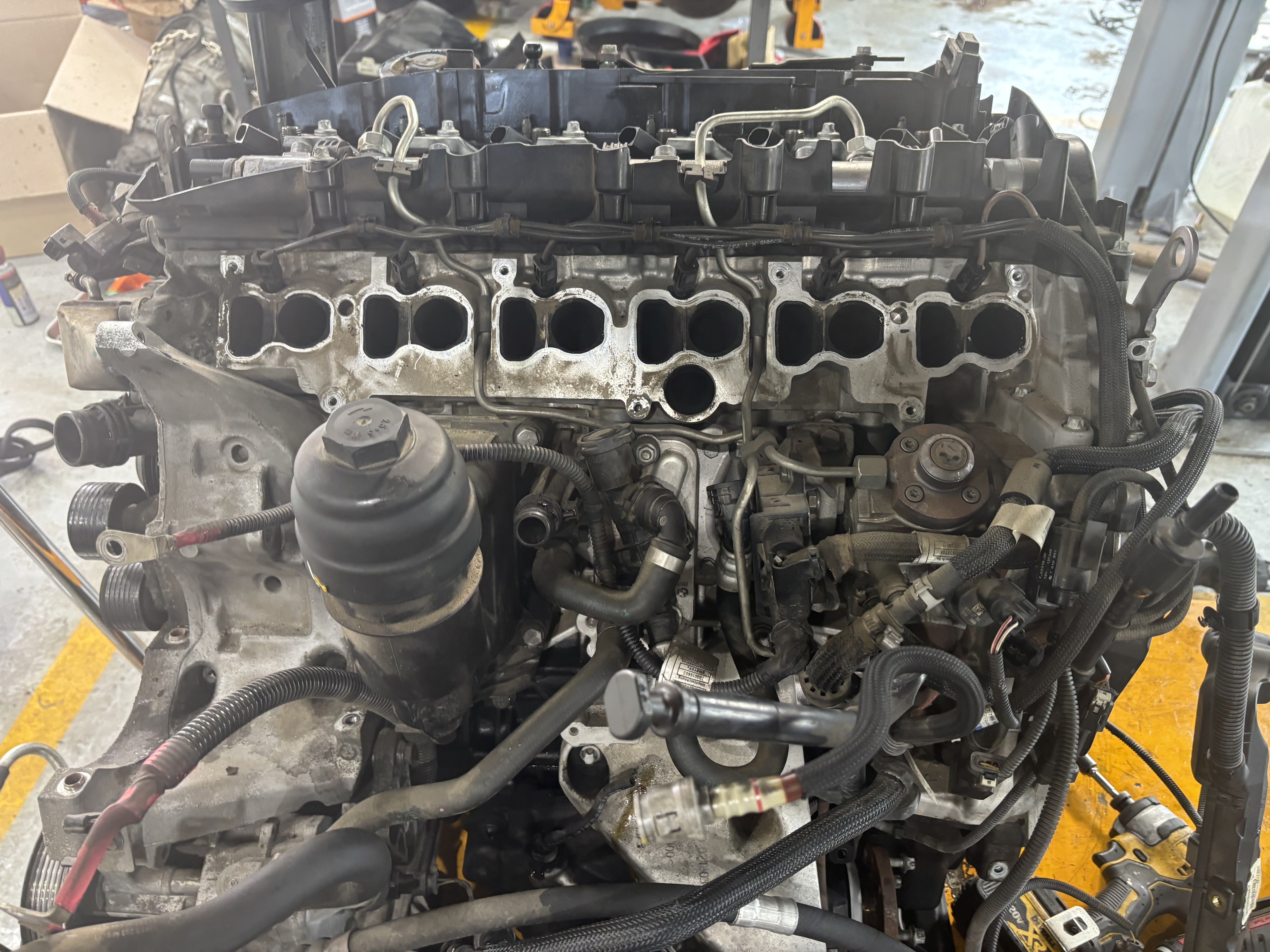

흡기매니폴드도
클리닝을 위해 분해를 해준 뒤
클리닝 마친 흡기매니폴드
깔끔하쥬?

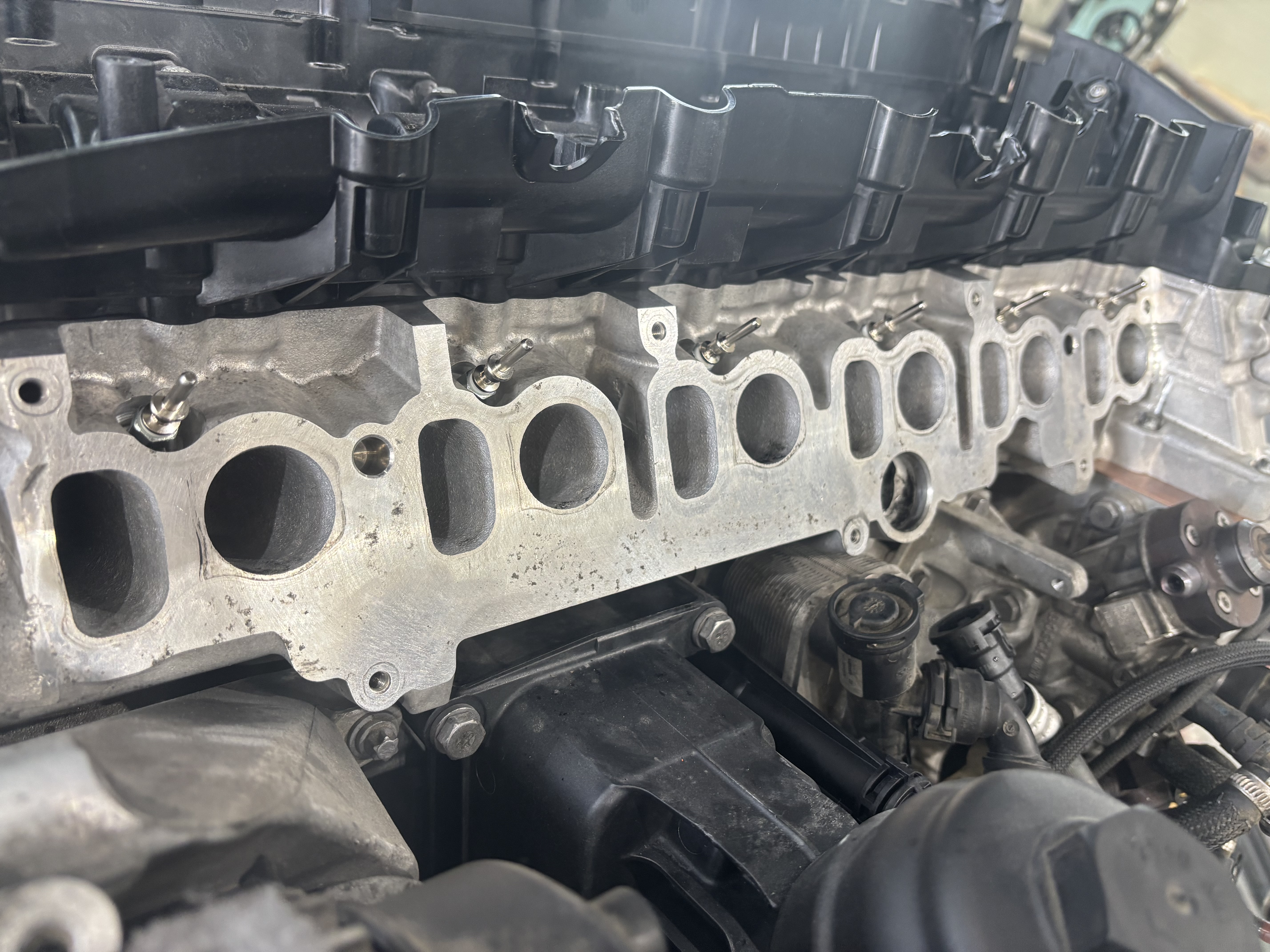

흡기매니폴드 가스켓
신품 교체해놓고
헤드가스켓 교체 후
실린더헤드 조립
캠캐리어 오링 교체 후
캠캐리어 조립하고
캠스프로켓 및 체인텐셔너 교체 후
타이밍 인스톨 완료
자 그 다음

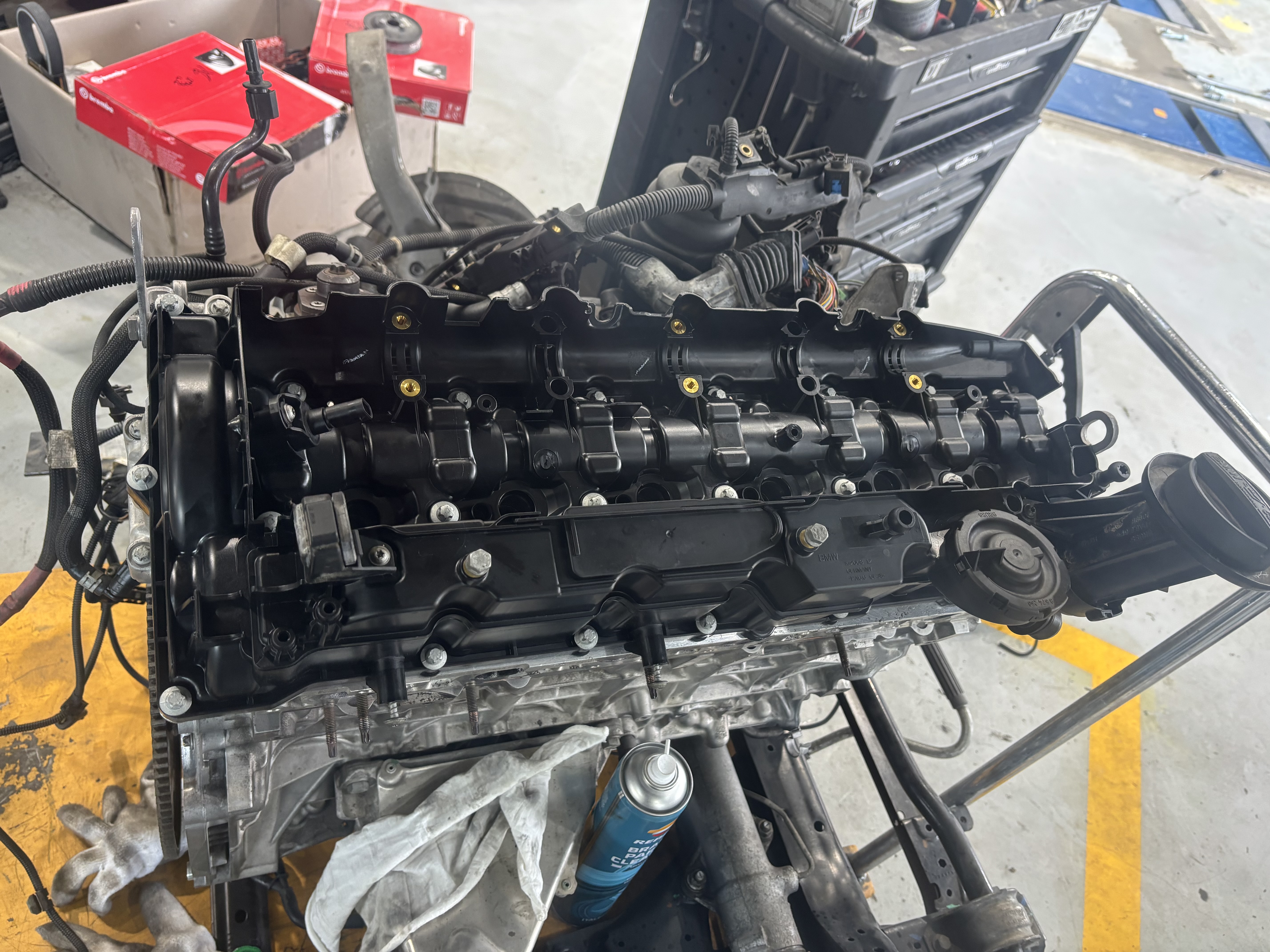

실린더헤드커버도
신품으로 교체 후 장착을 해준다

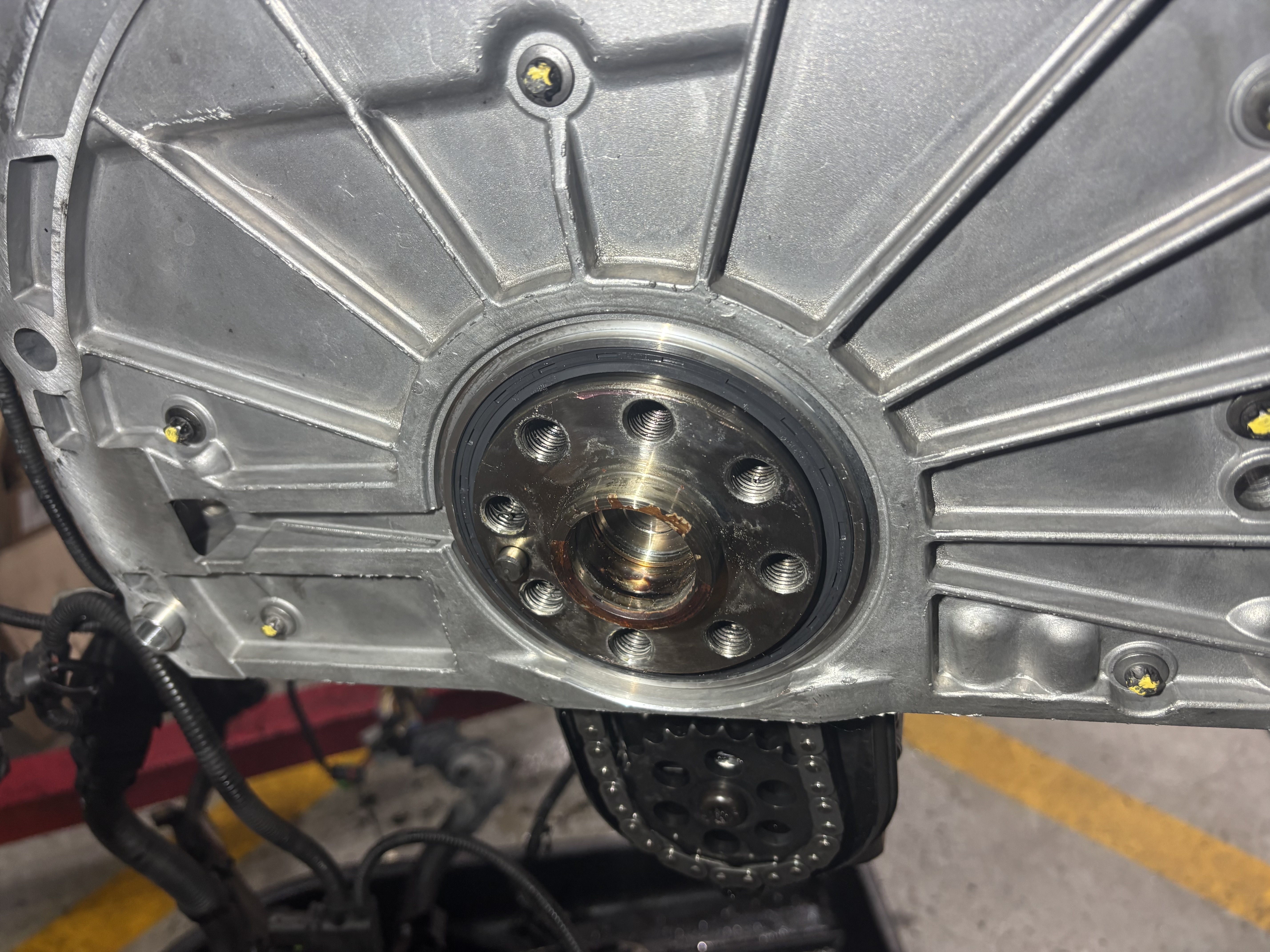

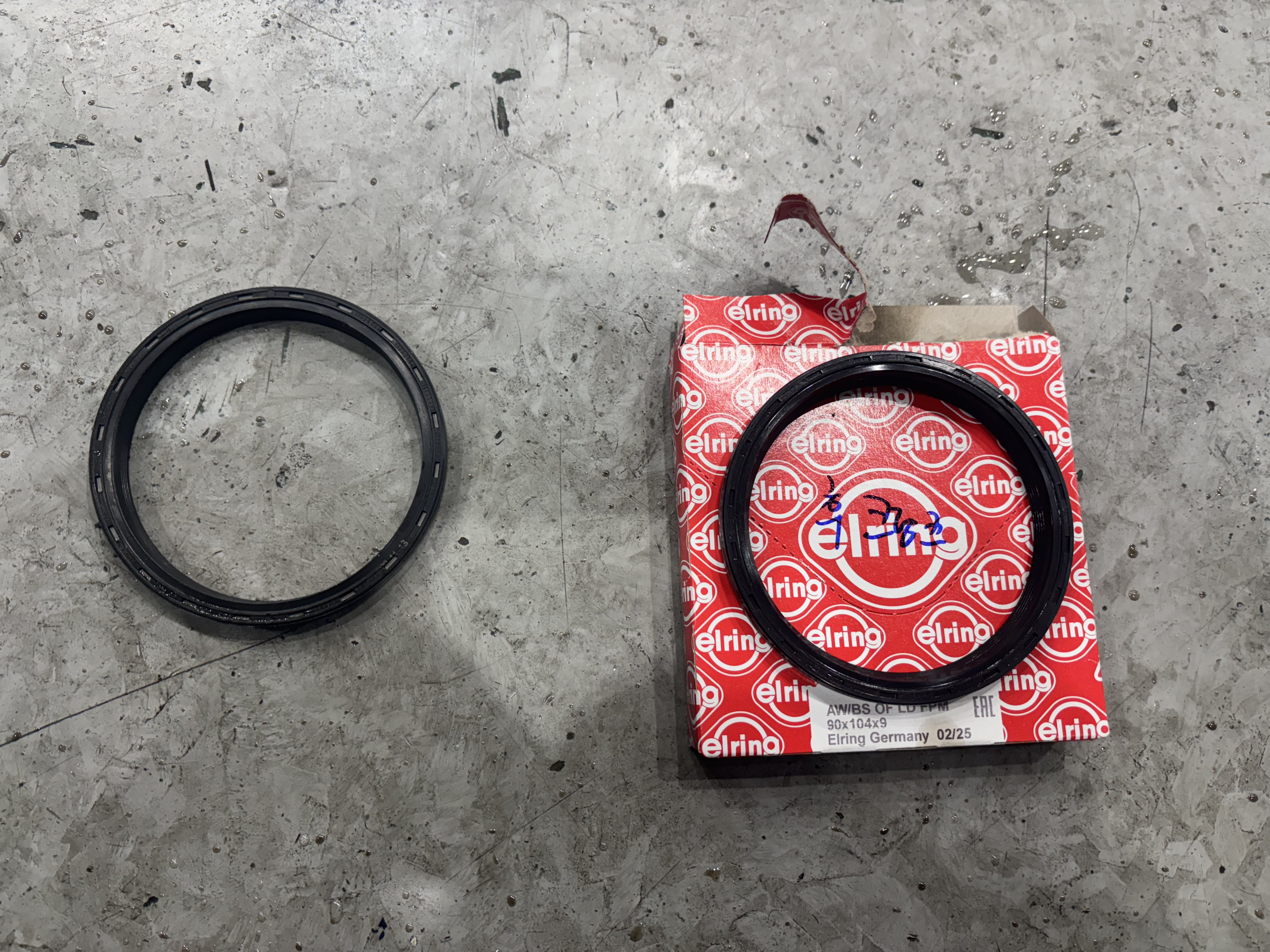

전 크랭크리테이너도
신품으로 교체
자 이제 앞쪽 조립을
시작해볼까
벨트와 텐셔너
워터펌프,써모스탯,써모스탯하우징
냉각수플랜지 2개
댐퍼풀리까지
~

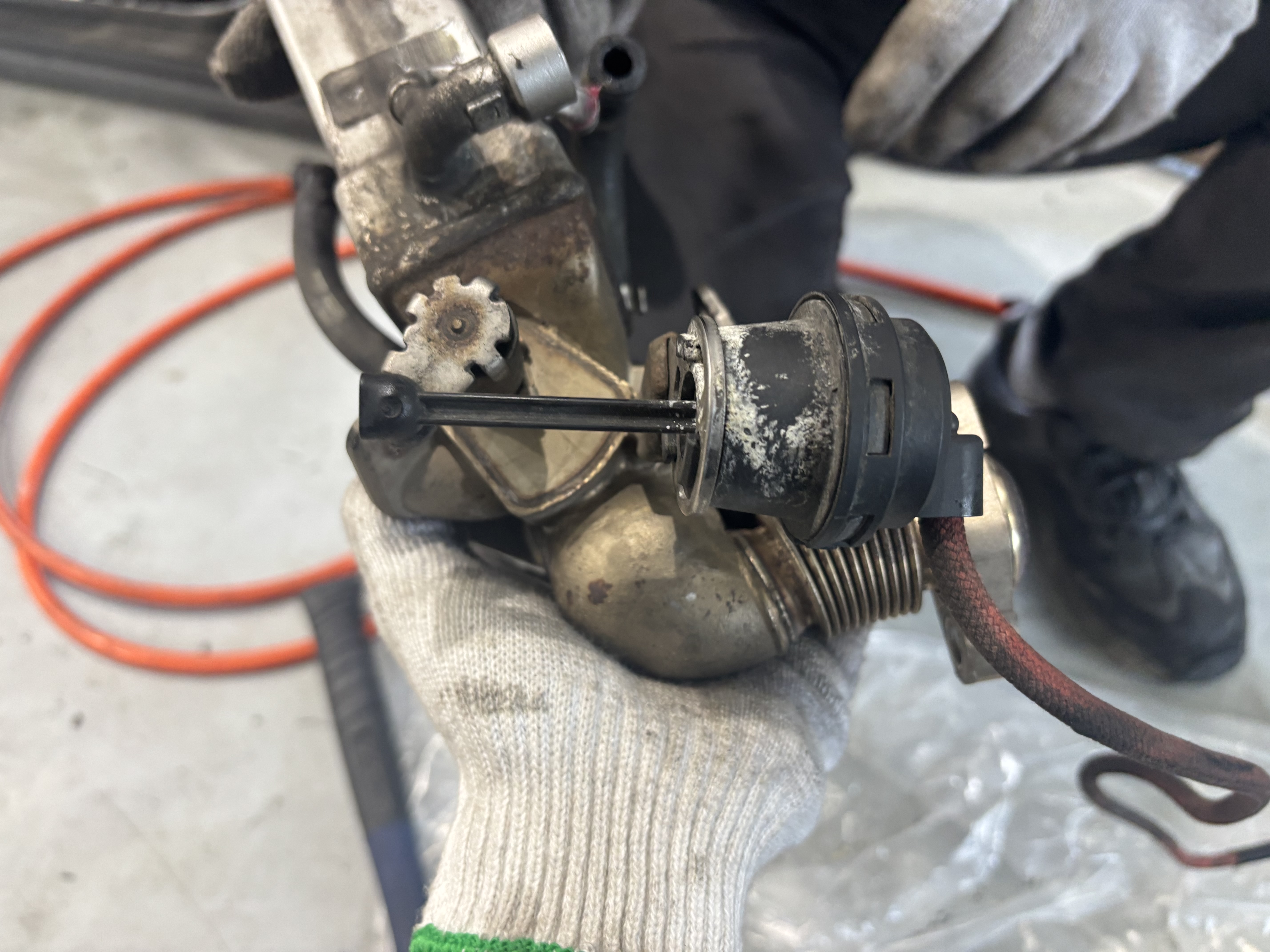

EGR쿨러도 클리닝을 위해 분해해주는데
거버너가 터졌고만..
EGR쿨러 클리닝 후
바이패스거버너 및 EGR밸브
교체
예열플러그도
신품으로 교체를 해주고
분사테스트 마친 인젝터
동와샤 교체 후 조립
자 이제
배기쪽
배기매니폴드 가스켓과
터보 리턴파이프 호스 및
공급파이프
교체해주고

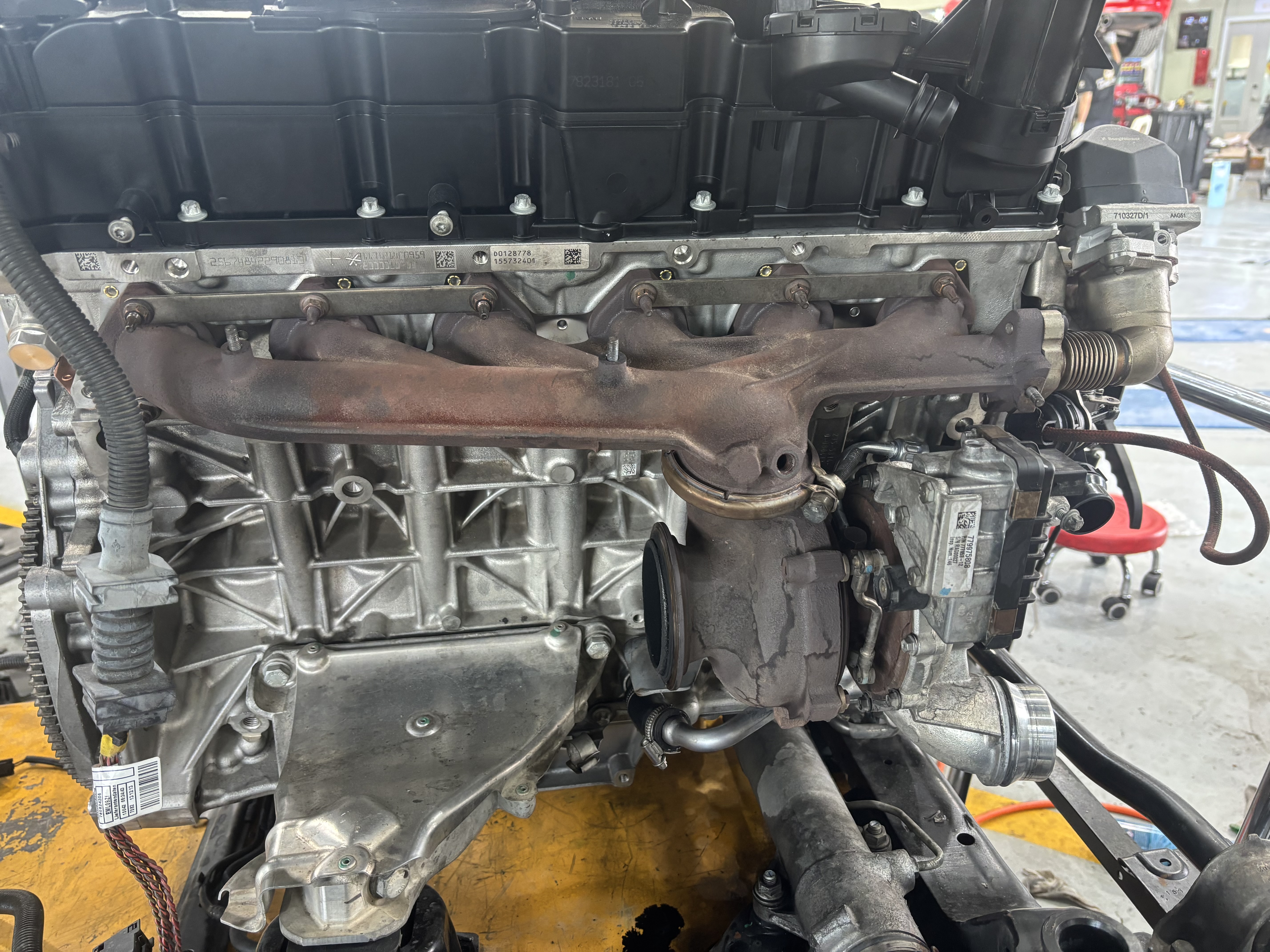

배기매니폴드 조립~
오일리턴라인 가스켓과
터보 전단성형씰도 교체
전륜 디프
리테이너와 오링 교체해주고
딥스틱게이지오링과

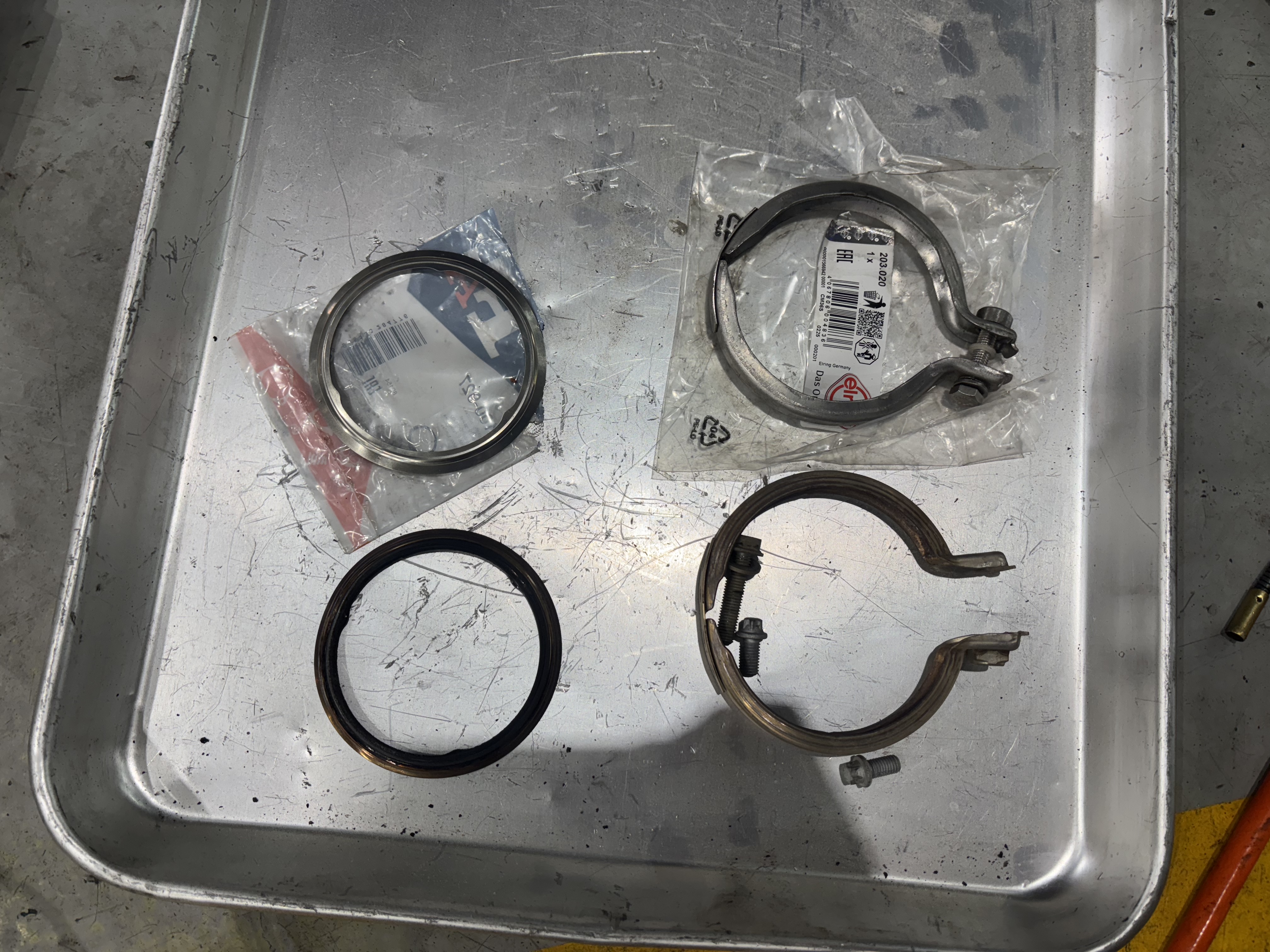

DPF가스켓 및 클램프
블로바이 환기호스 교체 후
외부공기파이프까지 조립해주면
엔진 올릴 준비
마침
크 깔끔해졌다
오일관리만 잘해준다면
향후 몇년은 문제없을 것 같다
엔진 올리기 전에
디프오일 넣어주고
인터쿨러 성형씰 좌우 모두 교체
상태가 좋지못한
브레이크 디스크와
패드도
교체하고
미션오일도
교체~
에어컨가스와
엔진오일까지
넣어준 후 작업 마무리~~
몇일 시운전까지 진행 후
문제없이 출고를 도와드린다
